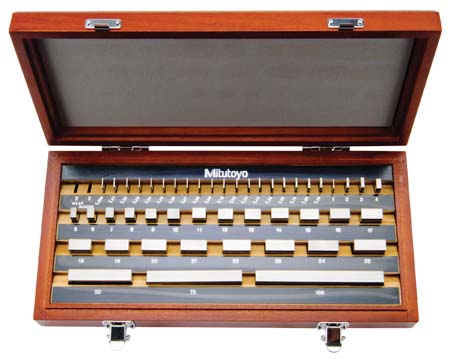

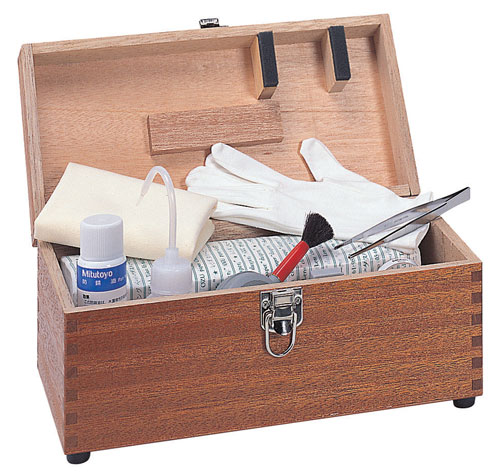

.sOuDeH. 16,059 اشتراک گذاری ارسال شده در 14 اسفند، ۱۳۹۱ بـراي كاليبراسيون كوليسها ي ورنيه دار روش كار بدين صورت است كه در يك دماي تثبيت شده ۲۰ درجه سلسيوسي با حداكثر تغييرات دمايي تا ± يك درجه سليسيوس ، مقدار خطاي قرائت كـوليس تحت كاليبره ، توسط يك يا تركيبي از چند بلوك سنجه (Gauge Block) كه حداقل داراي كلاسي معادل ۲ ( grade2 ) باشند ارزيابي و تعيين مي شود .ك جعبه يك نمونه جعبه بلوك سنجه قبل از آغاز عمليات كاليبراسيون لازمست كنترل اوليه شامل كنترل چشمي انجام و كوليس از نظر سلامت ظاهري كنترل شود .همچنين لازمست لبه هاي اندازه گيري كوليس توسط پارچه تنظيف بدون پرز تميز شود .سپس فك متحرك كوليس بآرامي در تمام طول مسير خود حركت داده شود اگر در طول مسير ، حركت روان نباشد معرف حضور گردو غبار و آلودگي و يا تابيدگي فك ثابت و يا ساير اجزاء متحرك روي آن است و لازمست مشكل برطرف شود. پس از ان كوليس (هاي) تحت كاليبره ، بلوك سنجه هاي مرجع و ساير لوازم وابزارالات مورد استفاده مثل فيكسچز و ميز صفحه صافي در آزمايشگاه كاليبراسيون كه در دماي فوق تثبيت شده است ، براي مدت كافي قرارداده شود تا همگي هم دما شوند. براي انجام كاليبراسيون لازمست كاليبره كننده از دستكش براي حمل و جابجائي كوليس و بلوك سنجه ها استفاده كند تا حرارت بدن او به تجهيزات مزبور منتقل نشده و ابعاد را تغيير ندهد . توجه داشته باشيد بين دماي بدن انسان و محيط اختلاف دمائي وجود دارد . يك نمونه جعبه نگهداري بلوك سنجه ها با توجه به نقاط كاليبراسيون انتخاب شده(معمولا تا ۵ نقطه با فواصل مساوي در گستره اندازه گيري كوليس) ، بلوك سنجه هاي مورد نياز را از جعبه بلوك سنجه مرجع انتخاب نموده و آنها را برروي ميز صفحه صافي قرار داده و در صورت نياز توسط گيره مخصوص آنها را به هم وصل تا اندازه خواسته شده ايجاد شود سپس توسط كوليس عمليات اندازه گيري كه مي تواند داخل سنجي ، خارج سنجي و يا عمق سنجي باشد انجام می گیرد و مقدار قرائت شده توسط كوليس و مقدار مربوط به بلوك سنجه ( هاي ) مرجع ثبت ميشود. براي ارزيابي درستي قسمت خارج سنج كوليس آن از بلوك سنجه تكي يا مجموعه به هم چسبيده بلوك سنجه ها (حداكثر ۳تا) استفاده ميشود. براي ارزيابي درستي قسمت داخل سنج كوليس از مجموع بلوك سنجه وفيكسچر استفاده ميشودومعمولا" ۳ الي۵ نقطه از گستره اندازه گيري كوليس توسط قسمت داخل سنج آن كنترل مي گردد.روش كار به اين صورت است كه بلوك سنجه مرجع انتخابي را بين فكهاي فيكسچر قرار داده وپيچ تنظيم آن را محكم مي كنند تا دقيقا"فكهاي فيكسچر وبلوك سنجه به يكديگر بچسبد وفضاي مورد نظر (طول بلوك سنجه انتخابي)را ايجاد كند سپس اين فواصل ايجاد شده ، توسط قسمت داخل سنج كوليس اندازه گيري شده وخطاي آن ثبت مي گردد. ارزيابي درستي قسمت عمق سنج كوليس در دونقطه از گستره اندازه گيري كوليس انجام ميگيرد كه بهتر است نقطه ابتدا و انتهاي كوليس انتخاب شود. به عنوان مثال اگر گستره كاري كوليس ۱۵۰-۰ميليمتر بود بايستي كنترل در نقطه صفر و۱۵۰ميليمتري انجام گيرد.جهت كنترل نقطه انتهايي روش كار به اين صورت است كه از دو عدد بلوك سنجه با طولهاي يكسان كه به صورت موازي بر روي ميز صفحه صافي قرارداده ميشوند (به صورتي كه شاخك عمق سنج كوليس از ميان اين دو بلوك سنجه عبور كند) استفاده ميشود ونقطه انتهايي كوليس توسط عمق سنج كنترل مي شود. جهت كنترل نقطه صفر بايستي فكهاي كوليس را تا انتها بسته وقسمت عمق سنج آن را بر روي ميز صافي قرار داده وفك كوليس را باز وميزان اختلاف بدست آمده و ثبت شود. يك نمونه جعبه لوازم فيكسچر و شاخكهاي مربوطه (براي كاليبراسيون داخل سنج كوليس) در استانداردهاي ملي و بين المللي ميزان رواداري مجاز در هر نقطه آزمون و يا در محدوده كوچكي از گستره اندازه گيري كوليس آورده شده است . لذا اگر منحني انحراف مقدار اندازه گيري شده توسط كوليس برحسب مقدار مرجع رسم شود ، اطلاعات مفيدي در مورد درستي عملكرد كوليس بدست ميآيد.در اين منحني ميتوان ميزان رواداري مجاز طبق هر استاندارد را رسم و مشاهده كرد آيا اين نقاط در محدوده مجاز قرار دارند يا خير . ميزان رواداري مجاز براي كوليس ها مطابق با استانداردهاي ملي و بين المللي بشرح جدول زير ميباشد. [TABLE] [TR] [TD] Limits of Error (±μm) [/TD] [TD] Calliper Class (Resolution in mm) [/TD] [TD] Measuring Range (Interval) [/TD] [TD] Standard Method [/TD] [/TR] [TR] [TD] 50 + L/10 [/TD] [TD] 0.1,0.05 [/TD] [TD] to 1000mm to [/TD] [TD] ISIRI 1980 [/TD] [/TR] [TR] [TD] 20+ L/20 [/TD] [TD] 0.02 [/TD] [TD] to 500mm to [/TD] [TD] ISIRI3129 [/TD] [/TR] [TR] [TD] 50 + L/10 [/TD] [TD] 0.1,0.05 [/TD] [TD] to 1000mm to [/TD] [TD] ISO 3599 [/TD] [/TR] [TR] [TD] 20+ L/20 [/TD] [TD] 0.02 [/TD] [TD] to 500mm to [/TD] [TD] ISO 6906 [/TD] [/TR] [TR] [TD] 20+ L/10≥50μm [/TD] [TD] 0.1,0.05 [/TD] [TD] to 2000mm (Analoge) [/TD] [TD] DIN 862 [/TD] [/TR] [TR] [TD] 22+ L/50 [/TD] [TD] 0.02 [/TD] [TD] to 2000mm (Analoge) [/TD] [TD] DIN 862 [/TD] [/TR] [TR] [TD] 22+ L/50 [/TD] [TD] 0.01 [/TD] [TD] to 1000mm (Digital) [/TD] [TD] DIN 862 [/TD] [/TR] [/TABLE] در جدول فوق L برحسب mm مي باشد و طول اندازه گيري شده مي باشد . [TABLE] [TR] [/TR] [TR] [/TR] [TR] [TD][/TD] [/TR] [TR] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [/TR] [TR] [/TR] [TR] [TD][/TD] [TD][/TD] [TD][/TD] [/TR] [TR] [TD][/TD] [/TR] [TR] [TD][/TD] [TD][/TD] [/TR] [TR] [/TR] [TR] [TD][/TD] [/TR] [/TABLE] نقل قول لینک به دیدگاه
