سلام

دراین تاپیک دوره اموزشی UPS&INVERTER&BATTERY&CHARGER طبق اصول ومراجع اموزشی جناب اقای مهندس محمد حیدری از اساتید ارزشمند صنعت برق برگزار میگردد.

توان فنی وتسلط بنده که نگاهی نصف ونیمه به مباحث مهندسی برق داشته ام وتجربه کار درنیروگاهها کمتر از ان است که به تنهایی از عهده امرخطیری چون اموزش بربیایم.

لذا از تمامی دوستان وعلاقمندان درخواست میگردد دراین تاپیک حضور موثر ویاری دهنده ای داشته باشند وضمن اموختن به من ایرادات کاررا نیز متذکر شوند.

تجهیزاتی که قصد معرفی وتشریح عملکرد انهارا داریم جزو حساسترین وتاثیرگذارترین تجهیزات درسیستمهای قدرت میباشند که به مرور به معرفی اجزا،عملکرد وکاربرد انها خواهیم پرداخت.

هرگونه سوال انتقاد پیشنهاد سازنده شما عزیزان را به دیده منت پذیراییم.

سیر تاپیک از مسایل ابتدایی اغاز خواهد شد وبه مرور مطالب تکمیل خواهد گردید(مطالب را تایپ میکنم پس لطفا کمی حوصله به خرج دهید)

منتظر همکاری سازنده شما عزیزان دراین زمینه میباشیم.

موفق باشیم

[spow 44,195]

۱- پارامترهای مهم و مؤثر در کیفیت برق و عوامل آن



تغييرات کوتاه مدت ولتاژ



تغييرات کوتاه مدت ولتاژ به هرگونه انحراف در مقدار مؤثر ولتاژ در فرکانس نامی اطلاق می گردد، که برای مدت يک دقيقه يا کمتر از يک دقيقه باشد.

تغييرات کوتاه مدت ولتاژ می تواند به سه صورت زير رخ دهد :

١. برآمدگی ولتاژ

٢. افتادگی ولتاژ

٣. از دست رفتن ولتاژ ( قطعی کوتاه مدت )





• افتادگی ولتاژ (Voltage Sag )



کاهش در مقدار مؤثر ولتاژ در فرکانس نامی ، به اندازه ۱۰ تا ۹۰ درصد ولتاژ نامی به مدت ۱۰ ميلی ثانيه (نيم سيکل ) تا يک دقيقه .

افتادگی ولتاژ ممکن است سبب عملکرد رله های حفاظتی و سنسورها شده ، کاهش سرعت موتورهای القايي ، کاهش توان رأکتيو توليدی خازن ها و کاهش روشنايي لامپ ها شود.



• برآمدگی ولتاژ ( Voltage Swell )



افزايش در مقدار مؤثر ولتاژ در فرکانس نامی ، به اندازه ۱۰ تا ۸۰ درصد ولتاژ نامی به مدت ۱۰ ميلی ثانيه (نيم سيکل ) تا يک دقيقه .

برآمدگی ولتاژ ممکن است سبب خرابی تجهيزات الکتريکی و الکترونيکی ا ز جمله وسايل الکترونيکی ، درايوهای موتورهای الکتريکی ، کامپيوترها ، کنترل کننده های الکترونيکی و عملکرد رله های حفاظتی شود.



• قطعی کوتاه مدت



منظور از قطعی کوتاه مدت ، هنگامی است که ولتاژ شبکه به ۱۰ درصد مقدار نامی آن برسد و تداوم آن کمتر از يک دقيقه باشد.

قطعی های کوتاه مدت ممکن است روی تجهيزات الکترونيکی و سيستم های روشنايي تأثير بگذارد و سبب عملکرد نامناسب ويا خروج از مدار آنها شود .



تغييرات بلند مدت ولتاژ



تغييرات بلندمدت ولتاژ به هرگونه انحراف در مقدار مؤثر ولتاژ در فرکانس نامی اطلاق می گردد، که برای مدت زمان بيش از يک دقيقه ادامه داشته باشد.

تغييرات بلندمدت ولتاژ می تواند به سه صورت زير رخ دهد:

١. اضافه ولتاژ

٢. کاهش ولتاژ

٣. قطعی بلند مدت ( بادوام )



اضافه ولتاژ بلند مدت



اضافه ولتاژ بلند مدت ممکن است سبب خرابی تجهيزات الکترونيکی ،کاهش طول عمر کابل ها ،شينه ها،ماشين های گردان ، لامپ ها ، خازن ها و عملکرد رله های حفاظتی شود. ميزان افزايش مجاز ولتاژ بلند مدت در کليه سطوح ولتاژ ۵ درصد است .



• کاهش ولتاژ بلند مدت



کاهش ولتاژ بلندمدت می تواند سبب عملکرد نادرست تجهيزات ، کنترل کن نده ها ی سرعت و رله های حفاظتی شود . کاهش شديد سرعت موتورهای القايي ، کاهش توان رأکتيو خازن های اصلاح ضريب قدرت و کاهش شدت روشنايي لامپ ها از تأثير کاهش بلند مدت ولتا ژ ناشی می شود .

ميزان کاهش ولتاژ مجاز بلند مدت برای سطح ولتاژLV ،ده درصد و برای سطوح ولتاژ ديگر 5 درصد است.



• قطعی بلند مدت ( بادوام )



قطعی بلند مدت ممکن است به علت قطع کليدها ،سوختن فيوزها ، سوختن ترانسفورماتور قدرت ،خرابی مفصل ها ، سرکابل ها و خطوط تغذيه باشد که سبب خارج شدن بار از شبکه می شود .

[spow 44,195]

نوسان ولتاژ يا فليکر (Voltage Fluctuation)



تأثير زودگذری که يک منبع روشنايي روی حس بينايي انسان گذاشته ، در حالی که طيف فرکانسی يا شدت روشنايي آن تغيير می کند .



عوامل نوسان ولتاژ :



• بارهای صنعتی

• کوره های قوس الکتريک

• کارخانجات نورد آهن

• ماشين های جوشکاری

• عناصر نيمه هادی قدرت

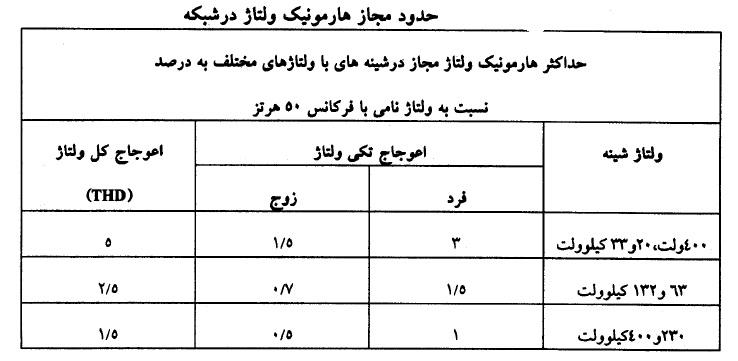

هارمونيک های فرد مضرب صحيح



هارمونيک های فرد مضرب صحيح ، ولتاژها يا جريان های سينوسی هستند که فرکانس آنها مضرب صحيحی از فرکانس شبکه است.



عوامل توليد هارمونيک های مضرب صحيح



١. عناصر و تجهيزات سيستم قدرت الکتريکی با مشخصه های غيرخطی

٢. کليدزنی و عملکرد فيوزهای قدرت MV و LV



انواع هارمونيک های مضرب صحيح



۱- هارمونيک های 3، 9، ،15 21 و ... که شماره آنها از رابطه v =3 K به دست می آيد .



ميدان مغناطيسی سه فاز اين نوع هارمونيک ها صفر است ، در تجهيزات با اتصال مثلث توليد گرما کرده و در اتصال ستاره که نقطه نوترال آن به زمين متصل است سبب عبور جريان الکتريکی می شوند.



۲- هارمونيک های5، ،11 ،17 ،23 و... که شماره آنها از رابطه v =6 K-1 به دست می آيد .



جهت چرخش حوزه دوار اين هارمونيک ها عکس چرخش حوزه دوار موج اصلی است و سبب ترمز روتور و مصرف توان اکتيو در ژنراتور ها و الکتروموتورها می شوند.



۱- هارمونيک های7، 13، 19، 25 و...که شماره آنها از رابطه n 6 = K +1 به دست می آيد .



جهت چرخش حوزه دوار اين هارمونيک ها موافق چرخش حوزه دوار موج اصلی است ، اما سبب خوردگی ياتاقانها و ايجاد تنش در محور موتورها و ژنراتور ها می شوند.



[spow 44,195]

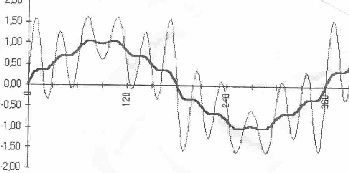

شکل ولتاژ خط تخريب شده توسط هارمونيک ها مانند شکل ۱-۱ است.

۵% هارمونيک پنجم

۴% هارمونيک هفتم

۲/۵% هارمونيک يازدهم







شکل موج درايو موتور القايی مشابه شکل ۲-۱ است.





شکل موج يکسوساز يک فاز مانند شکل ۳-۱ است.





شکل موج جريان مغناطيس کننده ترانسفورماتور قدرت مشابه شکل ۴-۱ است.







هارمونيک های ميانی



هارمونيک های ميانی ، ولتاژها يا جريان های سينوسی هستند که فرکانس آنها مضرب صحيحی از فرکانس شبکه نيست.



عوامل ايجاد هارمونيک های ميانی



١. مبدل های فرکانسی

٢. بعضی از يکسوکننده ها يا نيمه هادی های قدرت

٣. موتورهای القايي

۴. کوره های قوس الکتريکی

۵. سيگنال های مخابراتی یا Power Line Carrier - PLC که در خطوط انتقال انرژی ، انتقال می يابند.



تأثير هارمونيک ها بر تجهيزات و عناصر شبکه برق



١. اعوجاج و افزايش شکل موج ولتاژ و جريان الکتريکی

٢. ترمز روتور در الکتروموتورها و ژنراتورها و افزايش توان اکتيو مصرفی

٣. اضافه حرارت در تجهيزات ، ترانسفورماتورها و خطوط انتقال انرژی

۴. عملکرد وسايل حفاظتی مانند فيوزها و رله ها

۵. لطمه به کارت های کنترلی و سخت افزارها

۶. هنگ کردن کامپيوترها و ايجاد اطلاعات نادرست در آنها

[spow 44,195]

عدم تعادل ولتاژ و جريان



عوامل عدم تعادل ولتاژ و جريان عبارتند از:



١. بارهای يک فاز و پخش نادرست آنها در شبکه های توزيع انرژی الکتريکی

٢. کوره های القايي و قوس الکتريکی

٣. عملکرد يک فيوز در سيستم سه فاز

۴. قطع يک هادی در سيستم سه فاز

۵. اتصال حلقه در ژنراتورها و ترانسفورماتورهای قدرت

۶. خرابی و عملکرد نادرست تپ چنجرهای On Load



جريان و ولتاژ تعادل عدم تأثير



• جريان و ولتاژ منفی توالی ايجاد

• نول هادی در جريان افزايش

• زمين به نسبت نول ولتاژ افزايش

• ای حلقه های جريان ايجاد

• الکتريکی تجهيزات و موتور راندمان کاهش

• عايقی وخستگی ترانسفورماتور ، موتور گرمای افزايش

• الکتريکی تجهيزات تعميرات افزايش

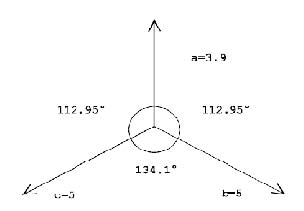

شکل عدم تعادل ولتاژ و حوزه ی مغناطيسی آن را نشان می دهد .















تغييرات فرکانس



هنگامی که تعادل بين بار مصرفی و مقدار توليد تغيير می کند ، فرکانس شبکه تغيير می کند.

اندازه تغيير فرکانس شبکه به مدت زمان اين تغيير ، مشخصه بار و پاسخ سيستم کنترل در نيروگاه ها دارد.

تغييرات فرکانس می تواند به صدمه ديدگی ژنراتور و توربين منجر شود.

ميزان تغييرات مجاز فرکانس در حالت عادی شبکه در محدوده ۵ %± هرتز است.

در شرايط استثنايي ، فرکانس شبکه ممکن است تا ۵۲ هرتز بالا رفته ، يا به ۴۷ هرتز کاهش يابد.

تجهيزات مشترکين برق بايستی قادر به عملکرد دائم در محدوده ( ۵۲- ۴۷/۵ ) هرتز وعملکرد ۲۰ ثانيه ای در محدوده ( ۵-۴۷-۴۷ ) هرتز باشند.

[spow 44,195]

حالت های گذرا



حالت های گذرا به تغييرات بسيار سريع ولتاژ و جريان که مدت تداوم آنها کمتر از ۱۰ ميلی ثانيه ( نيم سيکل ) است.

حالت های گذرا به علت کليد زنی ، ايجاد صاعقه و اتصال کوتاه و راه اندازی سنگين الکتروموتورها و اتصال ترانسفورماتورهای قدرت ( به دليل جريان شديد هجومی يا Inrush Current که گاهی ۸ تا ۱۲ برابر جريان تامی اوليه ترانسفورماتور است ) به وجود می آيد.

دامنه های بالا و شيب های سريع حالت های گذرا ممکن است سبب پديده شکست عايقی در تجهيزات سيستم قدرت مانند الکتروموتورها ، ژنراتورها ، ترانسفورماتورها ، خازن ها ، راکتورها ، کابل ها ، سرکابل ها ، مفصل ها و ترانسفورماتورهای جريان و ولتاژ شوند.

حالت های گذرا ممکن است سبب اشکال در تجهيزات الکترونيکی ، مخصوصًا درايوهای موتورهای الکتريکی شوند.

تکرار حالت های گذرا با دامنه کمتر نيز ممکن است سبب کم شدن طول عمر و خرابی عايق در تجهيزات سيستم قدرت الکتريکی شوند.





نمودار خطای ولتاژ در شبکه ی شهری امريکا مطابق شکل است.

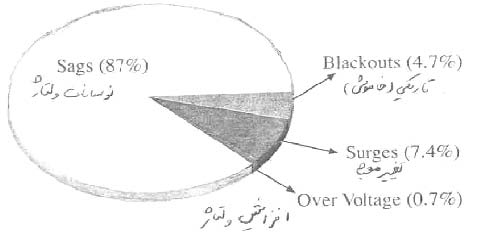

درصد خطای ولتاژ ايجاد شده در شبکه ی شهری امريکا مانند شکل است.







چگونگی اضافه ولتاژ موجی (کليدزنی و صاعقه)



اضافه ولتاژهای موجی



اين اضافه ولتاژ به صورت موج اضافه ولتاژ در شبکه ظاهر گشته و با سرعتی نزديک به سرعت نور در طول هادی ها منتشر می گردد.

موج در طی انتشار خود در طول هادی تغيير شکل داده ، دامنه آن با سرعت ثابت برحسب کيلو ولت بر ميکروثانيه افزايش می يابد.

اضافه ولتاژهای موجی با سرعت افزايش دامنه ، فرکانس و زمان پيشانی موج خود مشخص می شوند.



اضافه ولتاژهای موجی از طريق دو منبع گوناگون در شبکه ظاهر می شوند:



۱- اضافه ولتاژهای رعد و برق

۲- اضافه ولتاژهای قطع و وصل



• اضافه ولتاژهای رعد و برق



منبع ظهور اين اضافه ولتاژها ، تخليه جوی بر خطوط انتقال انرژی و تجهيزات پست های انتقال و فوق توزيع است.

چون منبع بروز اين اضافه ولتاژها ، عامل خارج از شبکه می باشد ، به اضافه ولتاژهای خارجی ناميده می شوند.

همچنين اين نوع اضافه ولتاژ ، به اضافه ولتاژهای رعد وبرق نيز موسوم است.

بارهای الکتريکی انباشته شده در ابرها و در فضا ، از طريق کانال يونيزه تشکيل شده در فضا ، به صورت قوس مرئی رعد وبرق ، در قسمت های مختلف شبکه تخليه می گردد.

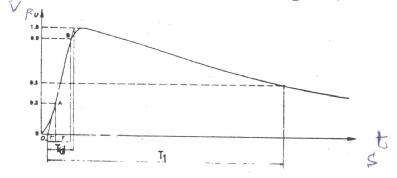

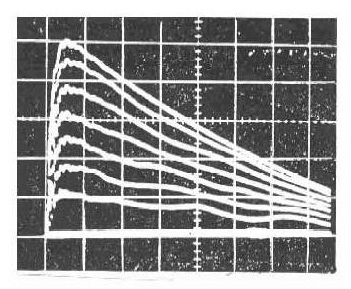

تغييرات ولتاژ حاصل از تخليه الکتريکی جوی مطابق شکل زير تا مقدار حداکثر خود Umax در فاصله زمانی Td موسوم به زمان پيشانی موج افزايش يافته ، سپس با شيب محدود کاهش می يابد.

نسبت U max / T d به عنوان سرعت افزايش در پيشانی موج بوده و برحسب کيلو ولت بر ميکروثانيه بيان می گردد.

اضافه ولتاژ های موجی رعد وبرق ، حداکثر سرعت افزايش ولتاژ را در در ميان انواع مختلف اضافه ولتاژ های موجی دارا می باشند.سرعت افزايش آنان درحدود( ۵۰۰۰ - ۵۰۰ ) کيلو ولت بر ميکرو ثانيه متغير است.



موج استاندارد ضربه ای مربوط به موجهای تخليه جوی مانند شکل است.





ولتاژ دی الکتريک مواد ايزوله در قبال اضافه ولتاژهای موجی با انجام آزمايش های مستقيم با موج استاندارد تعيين و توسط ولتاژی موسوم به ولتاژ ۵۰ درصد بروز قوس مانند شکل فوق مشخص می گردد.به عبارتی ولتاژ ۵۰ درصد ، عبارت از دامنه ولتاژ موج استاندارد که احتمال بروز قوس در ماده ايزوله به ازای آن معادل ۵۰ درصد است.

به عنوان مثال با ده بار آزمايش با موج استاندارد و دامنه برابر ، در پنج بار با عدم بروز قوس و پنج بار با بروز قوس در ماده ايزوله همراه است. در شکل فوق T1 و T2 به ترتيب زمانهای پيشانی و پشت موج بوده و به طور استاندارد به ترتيب ۱/۲ و ۵۰ ميکروثانيه است.

[spow 44,195]

اضافه ولتاژهای قطع و وصل



منبع ظهور اين اضافه ولتاژها ، قطع و وصل کليدها و وارد وخارج کردن تجهيزات و دستگاه های فشارقوی مانند ترانسفورماتورها ، خازن ها ، رأکتورها و جدا کردن

قسمت های مختلف شبکه از يکديگر و رژيم های گذرای حاصل در آنها است.

چون منبع ظهور اين اضافه ولتاژ ها عوامل داخلی شبکه ، نظير کليدها ، ترانسفورماتورها ،خازن ها ، رأکتورها و غيره می باشند ، بنابراين به اضافه ولتاژهای داخلی يا قطع و وصل موسوم هستند.

به منظور جلوگيری از بروز قوس الکتريکی در ماده ايزوله ، لازم است سطح ايزولاسيون شبکه با توجه به دامنه اضافه ولتاژهای ظاهر شده در شبکه انتخاب گردد.

به همين علت شناخت درصد و دامنه اضافه ولتاژها ، حائز اهميت فراوان است.

در ولتاژهای U N ≤ ۲۲۰ KV دامنه اضافه ولتاژها ی قطع و وصل محدود است.

در ولتاژ های فوق فشارقوی U N ≥ ۴۰۰-۷۵۰ KV درصد و دامنه اضافه ولتاژها ی قطع و وصل به طور قابل ملاحظه افزايش می يابد.

اضافه ولتاژها ی قطع و وصل به صورت موج در شبکه ظاهر می گردد و از نظر شکل و تغييرات لحظه ای خود ، کاملاً مشابه اضافه ولتاژهای موجی تخليه جوی است.

تفاوت عمده آنها در زمان پيشانی و زمان استهلاک يا کاهش دامنه موج بوده و سرعت افزايش دامنه اضافه ولتاژ های قطع و وصل به حدود چند کيلو ولت بر ميکروثانيه می رسد.

چون اضافه ولتاژهای موجی قطع و وصل در پی قطع و وصل کليدها و رژيم های گذرای ظاهر شده در آنها نتيجه می شود ، بنابراين اضافه ولتاژهای گذرا نيز گفته می شوند.



• موج استاندارد قطع و وصل



به منظور تعيين توانايي سيستم ايزولاسيون شبکه و ساير تجهيزات فشارقوی در قبال موجهای اضافه ولتاژ گذرای قطع و وصل ، موج استاندارد با شکل مشخص به عنوان موج ولتاژ استانداردقطع و وصل تعيين می شود.

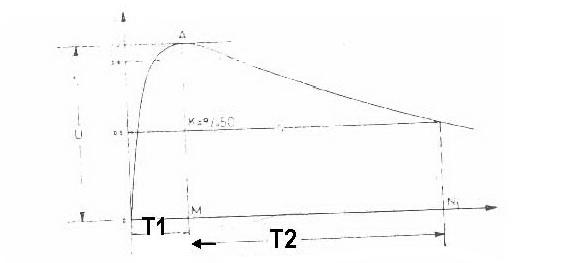

شکل موج ولتاژ استاندارد قطع و وصل





هنگام آزمايش با موج استاندارد قطع و وصل فواصل زمانی T2 و T1 ثابت بوده ،فقط دامنه موج به تدريج افزايش داده می شود. حدود مقادير طبق استانداردهای IEC و ANSI و T2و T1 به ترتيب ۲۵۰ و ۲۵۰۰ ميکروثانيه است

[spow 44,195]

اضافه ولتاژهای موقت



اضافه ولتاژهای موقت معمولاً در پی تغيير شکل شبکه ظاهر می شود . افزايش ولتاژ شبکه و تجاوز فرکانس آن از مقدار اسمی فرکانس شبکه است.



علل کلی اضافه ولتاژهای موقت



١. قطع و وصل خطوط

٢. بروز عيب ( قطع فازها ، اتصال زمين ، اتصال کوتاه و... )

٣. تغيير و قطع و وصل بارهای سنگين اکتيو و رأکتيو

۴. قطع و وصل ترانسفورماتورها

۵. قطع و وصل خازن ها

۶. قطع و وصل رأکتورها

٧. مانور غلط در شبکه

٨. تنظيم نادرست دستگاه کنترل ولتاژ درژنراتورها (AVR)

٩. تنظيم نادرست دستگاه کنترل ولتاژ در ترانسفورماتورها

١٠ . بروز رزونانس و فرورزونانس در شبکه

١١ . بروز نوسانات ( Power Swing )



• شکل موج های اضافه ولتاژ قطع و وصل



موج های اضافه ولتاژهای قطع و وصل با توجه به شرايط قطع و وصل کليد ها ، رژيم گذرای حاصل در مدت قطع يا وصل آنها به مدت چند ميلی ثانيه ، از محل نصب کليد به سمت دو طرف آن در طول شبکه انتشار می يابد .



دامنه موج های اضافه ولتاژ قطع و وصل به مشخصات شبکه ، مشخصات کليد و نوع دستگاه های مورد قطع و وصل بستگی دارد













( الف )شکل موج نا منظم ( ب ) شکل موج يک جهتی ( ج ) شکل موج نوسانی

نتيجه : برای جلوگيری از اعمال ولتاژ کم يا زياد و غير سينوسی به دستگاه و تجهيزات خط توليد که فاقد استاندارد است از منابع تغذيه تنظيم شده استفاده می شود. در اين صورت تجهيزات قدرت و کنترلی آسيب نديده و برق مطمئن سبب افزايش عمر مفيد تجهيزات خط توليد و کيفيت محصولات توليد شده می باشد.

[spow 44,195]

UPS



UPS حروف اول سه واژه انگلیسی Uninterruptible Power Supply است که معنی منبع تغذیه بدون وقفه است . UPS دستگاهی است الکترونیکی به منظور تامین پیوسته انرژی متناسب برای مصرف کنندگانی که به اختلالات موجود درشبکه وقطع برق حساس میباشند.



انواع UPS



UPS را به لحاظ نوع کاربرد وتکنولوژی ساخت میتوان به دوگروه تقسیم کرد:



1- سیستم های با تبدیل دوگانه : Double Conversation Online UPS



دراین نوع UPS مبدل AC/DC اصلی دستگاه (اینورتر) به صورت پیوسته تغذیه باررا با یکسوسازی از طریق برق شهر AC/DC یا درزمان قطع برق از طریق باتری تامین مینماید.

به عبارت دیگر دراین شرایط تغذیه مصرف کننده بطور دائم توسط اینورتر انجام میگیرد وکاملا از شبکه برق شهر ایزوله میباشد به همین دلیل تغییرات ولتاژ،فرکانس،... به مصرف کننده منتقل نمیشود.





2- سیستم های اضطراری Offline or Stand by



دراین نوع UPS درحالت عادی برق شهراز طریق کلید Bypass به مصرف کننده منتقل میگردد . دراین حال مبدل AC/DC اصلی دستگاه (اینورتر) خاموش است ویا درصورت روشن بودن درحالت باردهی به مصرف کننده نمیباشد وفقط درمواقع خاص نظیر اختلال درشبکه یا قطع برق شهر ، توان خروجی با استفاده از انرژی ذخیره شده درباطری تامین میگردد ، جایگزینی منبع تغذیه توسط کلید (Bypass) ممکن است چند میلی ثانیه یا درحد صفر ثانیه باشد.



موارد استفاده انواع UPS



برای انتخاب نوع UPS مناسب میبایست عواملی مانند کیفیت برق موجود ، محل نصب UPS ، حساسیت ونوع مصرف کننده ، وجود مصرف کننده های مزاحم و... درنظرگرفته شود.



Online UPS



در محیط های صنعتی که نوسانات مزاحم وغیرقابل اجتناب ناشی از عملکرد انواع پرس ها و دستگاههای سنگین وپرمصرف همواره مشکل ساز میباشد ، استفاده از UPS نوع Online اجتناب ناپذیر میباشد.

از جمله موارد دیگر که سیستم های Online توصیه میگردند در شرایطی است که تجهیزات مورد استفاده به دلیل حساسیت بالا نیاز به حفاظت با کیفیت بسیار بالا دارند نظیر انواع سرورهای مورد استفاده درشبکه های کامپیوتری سیستم های LAN وWAN ، تجهیزات بیمارستانی ، نیروگاهها ، ازمایشگاهها ، مخابرات و...



Offline



به دلیل ثبات نسبی در شبکه برق شهری ومشکلات کمتر درمحیط های تجاری و اداری وهمچنین در شرایطی که تجهیزات مورد استفاده از درجه حساسیت کمتری برخوردار هستند وتوجیه سرمایه گذاری بالا وجود ندارد استفاده از سیستم های Offline توصیه میگردد.

UPS ها از لحاظ شکل موج خروجی نیز به دو شاخه سینوسی وشبه سینوسی (پله ای) تقسیم میگردند.

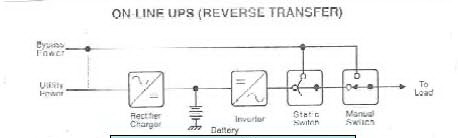

UPS درحال کار(On-Line)



دریک UPS On-Line مسیر عادی عبور جریان از ورودی از طریق *****،یکسوساز،اینورتروسوئیچ به خروجی میباشد.اینورتر باررا به صورت مداوم از طریق منبع قدرت تغذیه مینماید ودر همان شرایط قدرت را به بار تحویل میدهد.





هنگامیکه قدرت ورودی قطع گردد (تاخیر داشته باشد) اینورتر قدرت را از طریق باتری تامین میکند.



UPS در حالت On-Line یک ولتاژ سینوسی خروجی خواهد داشت . شکل موج تغییری نمیکند ودرحالت اماده به کار (Stand by) مانده ، تا زمانی که از باتری استفاده گردد.

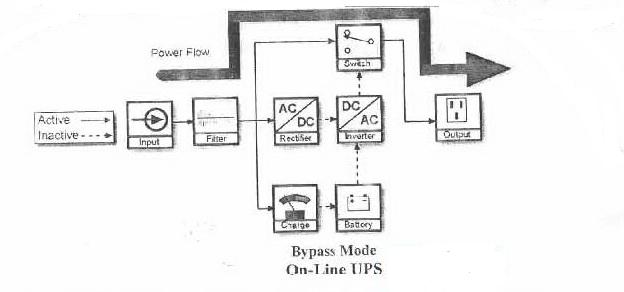

UPS در حالت Stand by دارای یک سوم عملکرد است (سه عملکرد) همانند شکل مد Bypass برای زمانی که UPS درمدار نیست ویا ولتاژ خروجی افت کرده است استفاده میگردد.





در مد Bypass سوئیچ فعال است واگر UPS به تنهایی عمل کند ، سوئیچ به طور اتوماتیک قدرت باررا از اینورتر خواهد گرفت.

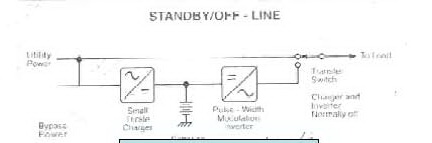

UPS درحالت Stand by :



تفاوت بین یک UPS درحالت Bypass و Stand by در دیاگرام زیر بخوبی نمایش داده شده است. این نمایش عملکرد طبیعی و حالت Back-up را نشان میدهد.شکل مسیر قدرت از ورودی میان ***** وکلید انتقال تا خروجی را نمایش میدهد. این مسیر قدرت بسیار شبیه به اتصال بار مورد نیاز به طور مستقیم از منبع تغذیه میباشد.



هنگامی که UPS جهت عملکرد باطری سوئیچ میشود ، مسیر تغذیه از اینورتر با منبع تغذیه باطری انرژی را دریافت میکند(جریان میدهد).



هنگامیکه قدرت بسیار کم میشود (به سمت قطع شدن می رود) یک سوئیچ از ورودی اصلی به اینورتر مورد نیاز است.برای بیشتر بارها 5 الی 10 میلی ثانیه (2/1 تا 4/1 سیکل) مشکلی ایجاد نمی نماید. اما برخی از بارها نمیتوانند با ازدست دادن مقداری ولتاژ حاصل گردند.

عملکرد های طبیعی بیشتر UPS های Stand by یک موج مربعی درخروجی دارند که درشکل نمایش داده شده است. بیشتر بارها شامل کامپیوترها با ولتاژ موج مربعی عمل میکنند. اما عناصر بخصوص ممکن است به ولتاژ سینوسی نیاز داشته باشند(از اینورتر) وممکن است با موج مربعی درخروجی عمل نکنند.

[spow 44,195]

بلوک دیاگرام عملکرد UPS درحالت Stand by :



UPS همواره در مسیر قرار داشته و ورودی AC همراه با خروجی AC خواهد داشت. رگولاتور باک بوست که دراین بلوک دیاگرام نمایش داده شده است در ادامه تشریح خواهد شد.

درحالت مثبت(وصل): خروجی سینوسی خواهد بود.

درحالت منفی : در 2 تا 5 میلی ثانیه وصل شده ولتاژ ان تنظیم میگردد.



شکل زیر بلوک دیاگرام UPS را نشان میدهد.

[frank_fh 12]

سلام دوست عزیز.مطالبی که ذکر کردی بسیار ارزشمند بوده و هست اما من به دنبال اطلاعات تخصصی تر مثل نقشه ups یا مسایلی جهت تعمیرات آنها می گردم.البته با برندهای گوناگونی کارکرده ام اما ودر زمینه نگهداری آنها مشکلی ندارم اما در مرود تعمیرات آنها گاها به مشکلات فراوانی برمی خورم.لطفا دراین زمینه مرا راهنمایی نمایید.

[Roozbeh.rahmani 12]

خیلی عالی بود!!!

ممنون

لطفا در مورد سافت استارترها هم مطلب بذارید
