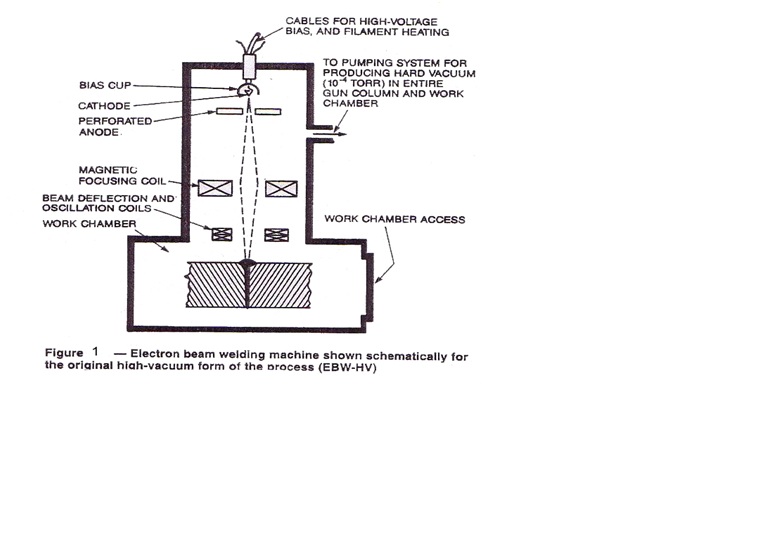

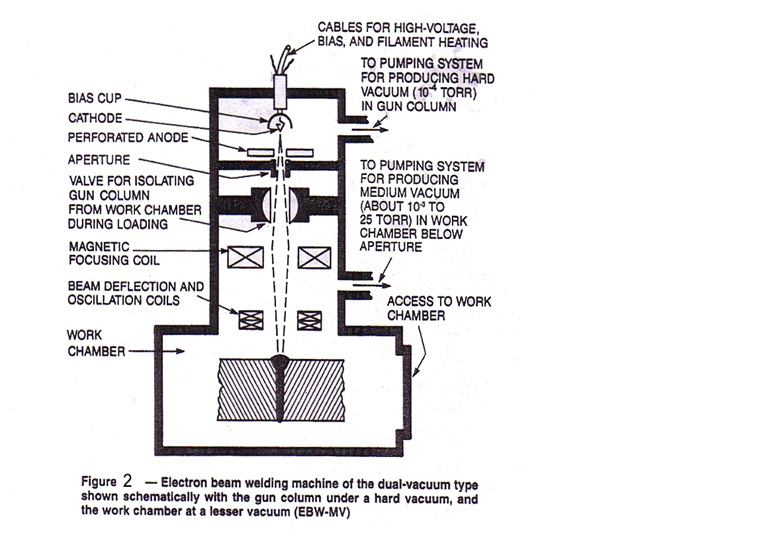

دستگاه جوشکاری پرتو الکترونی به سه نوع خلاء بالا خلاء پایین وبدون خلاء تقسیم بندی

می شود

مزایاEBW

1-به دلیل استفاده از اشعة با چگاليتوان بالامی توان فلزات باهدايت حرارتي متفاوت را به همديگر جوش داده.

2-اتصال بين دو قطعه باضخامت‌هاي متفاوت يا در فلزات با نقطه ذوب پائين، ذوبمي‌تواند بدون هيچ گونه نياز عمده‌اي به پشت بند حراتی كه براي جوشكاري قوسي نياز مي‌باشد، انجام گيرد.

3-براي ضخامت های متفاوت،انرژي اشعه معمولاً بر روي قسمت ضخيم‌تر متمركز مي‌گردد و توان براي نفوذ از طريققسمت نازك‌تر تنظيم مي‌گردد. رويه‌هاي جوشكاري قوسي اغلب احتياج به پيش گرم كردنقسمت‌هاي ضخيم فلزي كه داراي ضريب هدايت حرارتي بالايي است، دارند. در مورد جوشكارياشعه الكتروني باچگالي توان بالااحتياج به عملیات اماده سازی خيلي كم قبلا از جوشکاری است

4-فلزات واكنشي و دير گداز به صورت زيان‌آوري توسط مقادير بسيار كمآلاينده‌هاي اتمسفر محيط نظير اكسيژن، نيتروژن و هيدروژن در جوشکاری قوسی تحت تأثير قرار مي‌گيرند. اين فلزات ممكن است بدون هيچ كدام از اين آلاينده‌ها توسط جوشكاري اشعه الكترونيجوشكاري گرند.

چنين فلزاتي شامل تنگستن، موليبدن،‌كولومبيوم (Columbium)،تانتاليم، زيركونيوم و تيتانيوم است. حالت خلاء بالا بهترين و مناسب‌ترين حالت براياتصال اين فلزات است. دو حالت ديگر(خلاء متوسط و بدون خلاء) قابليت‌هاي عملكردي جوش را كاهش مي‌دهند، باوجود اينكه حالتها هنوز به صورت موفقيت‌آميزي بر روی اين فلزات اعمال نشده‌اند.

5- هر چندكه جوشكاري اشعه الكتروني يك فرآيند با چگالي توان بالاست،‌ يك فرآيند با انرژيپايين است. كل انرژي ورودي مورد نياز براي جوشكاري يك اتصال با ضخامت مشخص داده شدهكمتر از چيزي است كه توسط بيشتر فرآيندهاي جوشكاري قوسي مورد نياز است.

معایب

(1) نرخ سريع انجماد حاصله باعث ترک خوري در فولاد زنگ نزن کم فريتي مي گردد ,

(2)آلياژهاي منيزيم و آلياژهايي که داراي ترکيباتي با نقطه جوش پايين هستند نظيرسرب , به خاطر تبخير Mg يا ساير عناصرکه باعث کثيف شدن پمپها يا آلوده کردن سيستم خلاء مي شوند , براي جوشکاري به روشEBW توصيه نمي شوند .

(3) نياز به سيستم خلاء و محافظت در برابر اشعه X درد سر ساز بوده و دقت فراواني نياز دارد .

تصاویر


97aus0pqgmw5ltsx25l5.jpg12gyzqg67csgbpe447.jpg0pquj65zuwtjdstw4yr.jpg720fsray2hgdsb916j2x.jpg
