آموزش [TRgroup] آشنائی با پنجره Track view (پشت صحنه مکس)

[CodePlus 15,426]

سلام ...



با آموزش کار باپنجره Track view در خدمتتون هستم ...



===



آنچه در داخل دیدگاهها مشاهده میکنید .. روی صحنه است . اگر میخواهید پشت صحنه مکس را ببینید باید پنجره Track view را برای صحنه خود باز کنید .



این پنجره .. سه حالت مختلف نمایشی دارد .. Curve editor - Dope sheet - Track bar هر سه حالت یک نوع اطلاعات در اختیار قرار میدهد .. اما با سه حالت نماش مختلف.



این پنجره جزئیات مربوط به صحنه جاری .. شامل همه پارامترها و کلید های متحرک سازی را بشما نشان میدهد .



ضمن اینکه امکان دستکاری فریم ها .. گرافها .. تنظیم صدا و اجرای کنترلرها ... در اختیار شماست .



==

کپی برداری با ذکر منبع مجاز می باشد

[CodePlus 15,426]

رابط پنجره Track view





اگرچه پنجره Track view سه حالت نمایش دارد اما عناصر تشکیل دهنده همه یکسان است . همه آنها منوها و نوار ابزار و پانل کنترلر و پانل کلید و خط کش زمان دارند . هر یک از این عناصر را میتوانید به دلخواه آشکار یا پنهان نمائید . در یک ناحیه خالی نوار ابزار راست کلیک نموده و گزینه Sho ui elements و سپس نام عنصر را کلیک نمائید .





پنجره Track view در حالت Curve editor همه تغئیرات پارامترها و جرکات اشیا را به شکل گرافهای پیوسته نمایش میدهد. دستکاری این گرافها به سادگی میسر است .

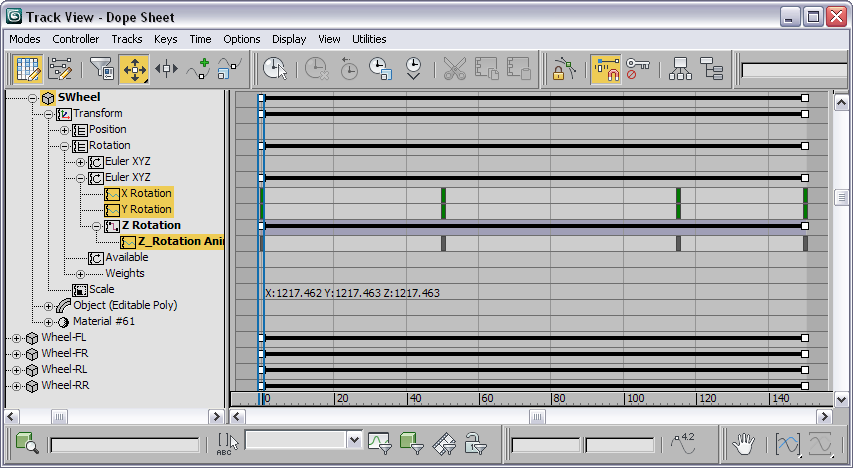

پنجره Track view در حالت Dope sheet کلید های متحرک سازی را به شکل قطعات گسسته نمایش میدهد. از این پنجره بیشتر برای تنظیم و هماهنگی کلیدها استفاده میشود.







پنجره Track view در حالت Track bar بشما امکان در اختیار داشتن نمای Track را میدهد .



برای باز کردن Track view برای صحنه .. از منوی Graph editor نام آنرا انتخاب کنید .





[CodePlus 15,426]

منوها و نوار ابزار Track view



Track view نوار ابزار های زیادی دارد که برای فعال یا غیر فعال نمودن هر کدام می توانید در یک فضای خالی در نوار ابزار راست کلیک کرده و با استفاده از گزینه Show toolbars نوار ابزار مورد نظر را کلیک کنید.









نوار ابزار Keys

نوار ابزار Keytangents

نوار ابزار Curves

1. فیـلترگذاری نمایش شیارها در پنجره

2. جابجائی آزاد و افقی و عمودی کلیدها

3. لغزاندن کلیدها

4. تغئیر مقیاس دوره زمانی کلیدها

5. تغئیر مقیاس مقدار کلیدها

6. افزودن کلیدهای جدید

7. ترسیم منحنی

8. بهینه سازی تعداد کلیدها

9. تنظیم انواع مماسهای ورودی و خروجی کلید بصورت خودکار

10. تنظیم سفارشی مماسها با دستکاری مماسها

11. تنظیم حالت مماسهای ورودی و خروجی به حالت شتاب افزا

12. تنظیم مماسها به حالت شتاب کاهنده

13. تنظیم مماسها به روش پله ای

14. تنظیم مماسها به روش خطی

15. تنظیم مماسها به روش هموار

16. قفل کردن مجموعه منتخب

17. چسبیدن اشاره گر به فریمها

18. ایجاده حلقه و چرخه برای شیار

19. نشان دادن آیکنها با قابلیت کلید بندی

20. نشان دادن همه مماسها

21. نشان دادن مماسها

22. قفل کردم مماسها




نوار ابزار Controler





1. فیـلتر کذاری نمایش شیارها بر اساس کنترلرهای اجرا شده


2. کپی کنترلر بین دو شیار

3. چسباندن کنترلر در شیار جدید

4. نسبت دادن کنترلر به سیار منتخب

5. حذف کنترلر از شیار

6. تبدیل نمودن کنترلر کپی شده به یک شیار مستقل




[CodePlus 15,426]

پانل کنترلر و پانل کلیدها







پائین نوار منو و نوار ابزار 2 پانل جداگانه قرار دار . پانل سمت چپ را Controler مینامیم که یک نمای درختی از همه شیارهای صحنه جاری را در اختیار قرار میدهد و پانل سمت راست را Keys مینامیم که دامنه زمان و کلید ها و منحنی های توابع متحرکسازی را نمایش میدهد.



هر شیار ممکن است تعدادی شیار فرعی نیز داشته باشد در اینصورت یک علامت + کنار آن ظاهر میشود که با کلیک بر روی آن شیارهای فرعی قابل رویت هستند.



هر صحنه بطور پیش فرض دارای شیارهای زیر میباشد :



World

Sound

Video post

Global trocks

Ray trace engin global

environment

render effects

render elements

renderer

global shadow parameters

scene materials

Medit materials

Objects





[CodePlus 15,426]

نوار ابزار پائین پنجره



پائین پنجره Track view نیز سه نوار ابزار به نامهای Track selection - Key stats - Navigation مستقرند.



بکمک این نوار ابزارها میتوانید شیارهار ا بسرعت پیدا و انتخاب کنید یا میزان بزرگنمائی را دستکاری کنید







1. نامگذاری مجموعه منتخب

2. شماره فریم کلید انتخاب شده

3. مقدار کلید انتخاب شده

4. آشکار نمودن زمان و مقدار کلیدها داخل پانل

5. پیمایش آزاد

6. نشان دادن کل شیار افقی (زمان)

7. نشان دادن کل شیار عمودی(مقدار)

8. بزرگنمائی و بزرگنمائی افقی و عمودی

9. بزرگنمائی یک ناحیه



[CodePlus 15,426]

دستکاری کلیدها



کلیدها اطلاعات متحرک سازی یک موضوع را نگهداری میکنند. هرگاه دو کلید برای یک شی بسازید برنامه مکس بطور خودکار کلیدهای بین آن دوکلید را ایجاد و تنظیم میکند .





بکمک امکانات پیشرفته Track view میتوانید کلید های متحرک سازی را بادقت بیشتر دستکاری و اصلاح نمائید .دستکاری کلیدها در هر سه حالت پنجره Track view امکانپذیر بوده اما در حالت Dope sheet دقت کار بیشتر است.



داخل پنجره Curve editor کلیدها با مربع های کوچکی بر روی منحنی قرار دارند نشان داده میشوند. در پنجره Dope sheet کلیدها به شکل خطوط رنگی در امتداد شیارها نشان داده میشوند.



کلیدهای مربوط به شیار Position با رنگ قرمز



کلیدهای شیار Rotation با رنگ سبز



کلیدهای شیارScale با رنگ آبی مشخص میشوند



و



کلیدهای مربوط به پارامترها خاکستری



شیارهای پدر خاکستری .. انتخاب یک کلید پدر سبب انتخاب همه کلیدهای فرزند ان میشود.



کلیدهای منتخب سفید رنگ میباشند





نام شیارهائی که کلیدهای آن متحرک سازی داشته باشند با رنگ زرد مشخص میشود

[CodePlus 15,426]

انتخاب کلیدها



برای انتخاب کلید یک کلیک روی آن کافیست



برای انتخاب گروهی کلیدها میتوانید کلیید Ctrl را نگه داشته و آنهارا انتخاب کنید در محدوده آنها یک مربع بکشید

کاربرد Soft secltion برای انتخاب کلیدها



در منوی Key داخل پنجره Track view یک گزینه Use soft select وجود دارد که عملکردی درست مانند Use soft selection در پانل مدیفایر دارد.هر گاه این گزینه فعال باشد و شما کلید را انتخاب کنید کلیدهای اطراف آن هم تا حدودی تحت تاثیر انتخاب قرار میگیرند.برای تنظیم این تاثیرات میتوانید به آدرس Key =>soft selection seting مراجعه کنید.



[CodePlus 15,426]

افزودن و حذف کلیدها

دکمه Add keys () در نوار ابزار Track view را فعال نموده و سپس در نقطه مورد نظر روی منحنی شیار مربوطه کلیک کنید تا یک کلید بسازید.با فشردن دکمه Delete در کیبورد نیز میتوانید یک کلید را حذف نمائید.اگر نام شیار را انتخاب کنید و Delete را بفشارید تمام کلید های آن شیار حذف میشوند.



[CodePlus 15,426]

جابجائی و لغزاندن و تغییر مقیاس کلیدها



ابزار Key move



ابزار Key move در نوار ابزار Track view را فعال نموده و سپس کلید یا کلیدهای مورد نظر را جابجا میکنید. هنگام جابجائی اگر کلید Shift را نگه دارید یک کپی از کلید منتخب ایجاد می شود. جابجائی افقی کلید موجب تغییر زمان رویداد آن کلید میشود. جابجائی عمودی سبب تغییر مقدار کلید خواهد شد.



ابزار Slide key



ابزار Slide key را فعال نموده و سپس کلید را انتخاب نموده و جابجا می کنید . این ابزار 2 تفاوت اصلی با ابزار Move دارد اول حرکت کلیدهای منتخب فقط به روش افقی انجام میشود. دوم اینکه تمام کلیدهای وابسته به کلید منتخب همگام با آن جابجا می شوند.



ابزار Scale key



ابزار Scale key همه کلید هایی را که با کلید منتخب در یک خط عمودی قرار دارند یکجا جابجا می کند.



برای دستکاری یک کلید می توانید داخل پانل کلیدها روی کلید راست کلیک نمایید تا پنجره خصوصیات کلید باز شود.

[CodePlus 15,426]

برنامه کمکی Randomize keys





این برنامه کمکی بشما اجازه می دهد تا زمان و یا مقدار کلیدهای یک شیار را به طور تصادفی تنظیم کنید .

ابتدا نام شیار مورد نظر را انتخاب نموده و داخل منوی پنجره به ترتیب Utilites -> track view utilities را کلیک کرده و نام این برنامه را انتخاب نمایید پنجره تنظیمات آن باز می شود .. تنظیمات را به دلخواه انجام دهید و Apply را کلیک کنید .

[CodePlus 15,426]

دستکاری زمان متحرک سازی

برخی مواقع لزومی ندارد تا خود کلیدها را دستکاری نمایید .فرض کنید میخواهید طول زمان متحرک سازی را از 3 به 5 ثانیه افزایش دهید .

در این شرایط بهتر است از حالت Dope sheet کمک بگیرید . در این پنجره دامنه زمانی کلیدها با خطهای سیاه آشکار می شوند که در هر 2 طرف آنها مربع های سفید قرار دارد.



[CodePlus 15,426]

برنامه کمکی انتخاب زمان و انتخاب کلیدها

قبل از دستکاری زمان و تغییر مقیاس یا کپی کردن آن باید بتوانید دامنه زمانی مورد نظرتان را انتخاب کنید .ابزار Select time در نوار ابزار Dope sheet را فعال نموده و داخل پانل کلیک نموده و بکشید تا بلوک زمان مورد نظر را انتخاب کنید .



برنامه کمکی Select key by time



برنامه کمکی Select key by time بشما کمک می کند تا همه کلیدهای قرار گرفته در یک بلوک زمانی را انتخاب کنید .

برای استفاده از این برنامه کمکی بترتیب Utilites=>trak view utilities در نوار منو را کلیک کرده و نام برنامه کمکی را دوبار کلیک کنید .

در فیلد Start time شماره فریم شروع بلوک مورد نظر را وارد کرده و در فیلد End time شماره فریم پایان بلوک را وارد کنید و OK کنید
