سلام دوستان







در این تاپیک قصد دارم شما رو با اصلاح گرها (Modifiers) در مکس آشنا کنم

[CodePlus 15,426]

اصلاح گر Bend



اولین اصلاح گری که با اون آشنا میشیم ... Bend میباشد .



از Bend برای خم کردن موضوعات استفاده میشود.







تمرین:



یک استوانه با شعاع 15 و ارتفاع 80 در نمای پرسپکتیو ایجاد کنید . تعداد سگمنت های ارتفاع آن را 18 در نظر بگیرید . از لیست اصلاح گرها Bend را انتخاب کنید . Bend به بالای نام شی اضافه میشود .با تغئیر پارامترها خمش را کنترل کنید .



پارامترها:



Angel( زاویه ): مقدار خمش یک موضوع را در این قسمت کنترل میکنیم . این مقدار میتواند منفی یا مثبت باشد . حداکثر و حداقل مقدار قابل قبول -+ 999999 است. با تعئین مقدار 360 درجه .. شکل مانند یک دایره به دور خود جمع میشود .



Direction( جهت) : مسیر خمش را مشخص میکند



X.Y.Z: در این قسمت محور خمش را تعئین میکنیم .



Limits : خمش فقط برای قسمتی از موضوع .



Limit effect : با فعال کردن این گزینه مقادیر Upper limit و Lower limit اعمال میشوند.



Upper /Lower limit : انتخاب محدوده خمش موضوع .

Gizmo : تقریبا تمام اصلاح گرها یک Gizmo ( اسباب) دارند که بوسیله آن میتوان ناحیه فعالیت اصلاح گر را جابجا کرد . برای استفاده از Gizmo روی علامت مثبت کنار نام اصلاح گر کلیک کنید .. با انتخاب .. رنگ آن زرد میشود .

[CodePlus 15,426]

اصلاح گر Taper



Taper به معنی باریک کردن میباشد و در اینجا یک سمت موضوع را باریک و سمت دیگر را ضخیم میکند .



پارامترهای Taper:



Amount: میزان ضخیم یا باریک شدن را تعئین میکند که حداکثر میزان آن 10 و حداقل -10 میباشد.



Curve : برای تنظیم درجه انحنا دیواره Taper از این گزینه استفاده میشود . مقدار مثبت انحنا را به بیرون و مقدار منفی انحنا را به داخل هدایت میکند .



کادر Taper axis : در این قسمت محورهای Taper را تعئین میکنیم که شامل دو نوع .. Perimary و effect میشوند.



Summeretry : باعث تقارن در شکل میشود .



گروه Limits : میتوان تعئین کرد که باریک شدن فقط بر قسمتی از موضوع اعمال شود .



Limit effect: مقادیر upper limit و lower limit اعمال میشوند.



upper/lower limit : محدوده عمل کننده Taper را مشخص میکند .

[CodePlus 15,426]

اصلاح گر Twist



Twist جهت پیچش در موضوع مورد استفاده قرار میگیرد .



پارامترهای Twist



Angel : مقدار پیچش موضوع را تعئین میکند.



Bias : برای جابجا کردن شدت پیچش از این گزینه استفاده میکنیم . بطور پیش فرض 0 میباشد و در این حالت پیچ و تاب در کل موضوع تقسیم شده است . هر چه میزان آنرا افزایش دهیم پیچ و تابها از مرکز به سمت بالا و در حالت منفی به سمت پائین موضوع حرکت میکند. ( حداکثر افزایش 100 )



گروه Twist axis: جهت تعئین محور پیچش .



گروه Limit : به اصلاح گر Bend مراجعه شود .

[CodePlus 15,426]

اصلاح گر Noise



کار این اصلاح گر جابجا کردن نت منظم گره های یک موضوع (Vertex) در راستای محورهای X.Y.Z می باشد و باعث ایجاد پارازیت بر روی موضوع می شود.



اصلاح گر Noise بسیار مناسب برای ایجاد موضوعاتی مانند تپه و جاده های ناهموار می باشد .



پارامترهای اصلاح گر Noise :



Seed : نقاط فرضی هستند که به طور نا منظم در سطح موضوع قرار میگیرند و در شکل یک Noise تاثیر میگذارند.



Scale : اندازه Seed ها را تعئین میکند هر چه مقدار آن بیشتر باشد .. شکل نرم تر است .



Fractal: برای ایجاد یک سری تغئیرات بر روی ناهمواری های به وجود آمده میباشد . فعال کنید تا گزینه هایش فعال شوند .



Roughness : میزان ناصافی روی سطح را تعئین میکند. هر چه مقدار آن کمتر باشد ناصافی نیز کم میشود .



Iteration: جهت کنترل ناصافی ها .



Strength: میزان اثر Noise در راستای سه محور را تعئین میکند.



گروه Animation



Animation Noise : در صورت فعال بودن بطور خودکار از ناهمواریها یک انیمیشن میسازد .



Frequency : سرعت حرکت Noise را تعئین میکند.



Phase : جهت زمانبندی نقطه شروع و پایان ناهمواری استفاده میشود .

[CodePlus 15,426]

اصلاح گر Stretch

اين اصلاح گر براي كشيدن و فشرده كردن يك موضوع مي باشد .



پارامترهای اصلاح گر : Stretch



Stretch : ميزان كشش و فشرده شدن موضوع را مشخص ميكند .. + كشيدگي ..- له شدگي



Amplify : براي تقويت ميزان فشار از سوي Gizmo



كادر Stretch Axis : محور اصلاح گر را مشخص ميكند

[CodePlus 15,426]

اصلاح گر Ripple



برای ایجاد امواج هم مرکز در موضوع از این اصلاح گر استفاده میشود .



پارامترهای اصلاح گر Ripple :



Amplitude 1/2 : برای ایجاد دامنه موج از این دوگزینه استفاده میکنیم .



Wave length : فاصله بین هر قله موج را تعئین میکند. هر چه مقدار بیشتر باشد فاصله قلل بیشتر شده و بالعکس .



Phase : برای تغئیر در موقعیت موج ایجاد شده در ابتدا و انتهای موضوع میباشد .



Decay : برای تضعیف طول موج از این گزینه استفاده میشود .

[CodePlus 15,426]

اصلاح گر Wave



برای ایجاد امواج ساده در موضوع از این اصلاح گر استفاده میشود .



پارامترهای اصلاح گر Wave :



Amplitude 1/2 : برای ایجاد دامنه موج از این دوگزینه استفاده میکنیم .



Wave length : فاصله بین هر قله موج را تعئین میکند. هر چه مقدار بیشتر باشد فاصله قلل بیشتر شده و بالعکس .



Phase : برای تغئیر در موقعیت موج ایجاد شده در ابتدا و انتهای موضوع میباشد .



Decay : برای تضعیف طول موج از این گزینه استفاده میشود .

[CodePlus 15,426]

اصلاح گر Skew



برای منحرف کردن موضوعات از این اصلاح گر استفاده میکنیم .



پارامترهای اصلاح گر Skew:



Amount : مقدار انحراف موضوع را تعئین میکند .



Direction : سمت انحراف را تعئین میکند .



Skew axis : محور انحراف را تعئین میکند .

[CodePlus 15,426]

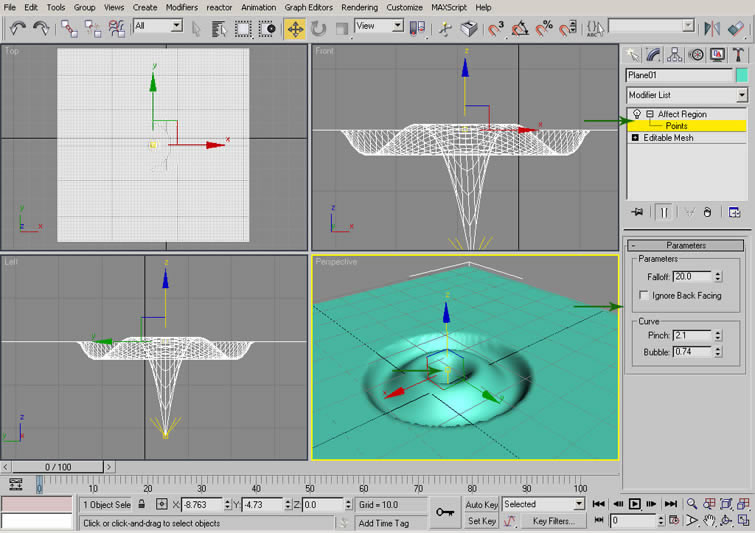

اصلاح گر Affect Region





از این اصلاح گر برای کج و معوج کردن یک موضوع بر مبنای نقطع اتکای آن استفاده می شود.



پارامترهای اصلاح گر Affect Region :



Falloff: مقدار تاثیر را بر موضوع تعئین میکند .



Pinch: مقدار تیزی قوس را تعیین می کند .



Bubble : مقدارقوس اطراف را تعیین می کند .

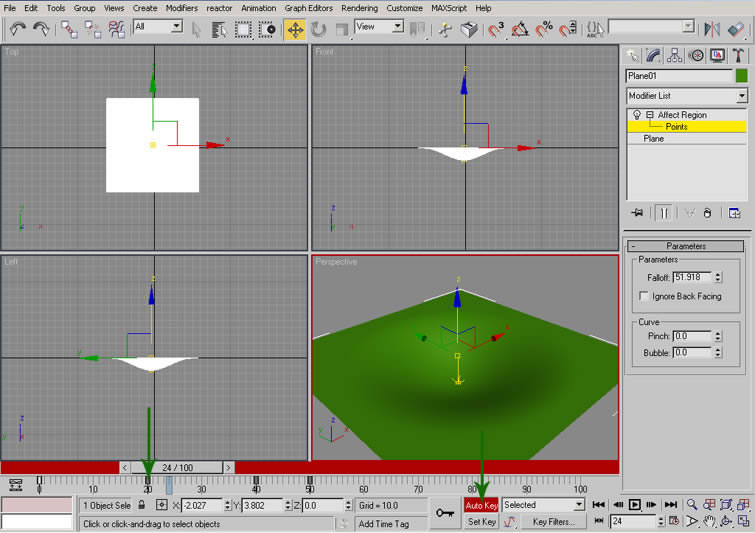

متحرک سازی توسط این اصلاح گر





با فعال کردن کلید Ahto key و دستکاری هریک از پارامترها یا فعال کردن موئلفه فرعی Point این اصلاح گر و جابجایی ان میتوانید با این ابزار متحرک سازی کنید .
