saze89 18 اشتراک گذاری ارسال شده در 29 آذر، ۱۳۸۹ با سلام خدمت مهندسین عزیز روش مدل سازی ترک در انسیس به چه صورته ؟ یه صفحه ی 2 بعدی دارم با هندسه ای نامتقارن و یک یا چندین ترک داره اینو چه جوری میتنونم مدل کنم ؟ 3 نقل قول لینک به دیدگاه
Prof.Eng 1,862 اشتراک گذاری ارسال شده در 2 دی، ۱۳۸۹ ترک از دو دیدگاه تحلیل می شود: تحلیلی ماکروسکوپیک یا کلی و تحلیل میکروسکوپیک یا جزیی. در تحلیل کلی، شروع و رشد ترک در یک جسم بطور کلی مورد نظر قرار می گیرد. برای اینکار از تحلیل خستگی استفاده می شود و مبنای محاسبه تنش یا کرنش های سیکلیک در جسم است. پس ترک ها مدل سازی نمی شوند و تنها بر اساس معادلات خستگی مورد ارزیابی قرار می گیرند. بخش خستگی انسیس این روش را پشتیبانی می کند. در تحلیل جزیی، خود ترک مدل می شود و رشد ترک بطور جزیی در مدل دیده می شود. تحلیل در این حالت غیر خطی است. برای اینکار مش ناحیه نوک ترک یا نواحی حساس دیگر در هر گام تحلیل به روز می شود و برای تشخیص راستا و نرخ رشد ترک در هر گام تحلیل از معادلات رشد ترک استفاده می شود که برای آن کدهای مختلفی وجود دارد. تا جایی که من می دانم خود انسیس برای این حالت بخش آماده ای ندارد. در ضمن، این برنامه توسط نیروهای هوایی آمریکا اختصاصا برای تحلیل رشد ترک نوشته شده و مجانی است می توانید نگاهی به کتابچه های آن بیاندازید تا با برخی معادلات محاسبه رشد ترک آشنا شوید: برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید. ورود یا ثبت نام 6 نقل قول لینک به دیدگاه
Ehsan 112,346 اشتراک گذاری ارسال شده در 2 دی، ۱۳۸۹ این یک نمونه ترک داره که در Ansys مدل کرده ام. اگه دقت کنین،بیشترین تنش برشی مربوط به نوک ترک در حال گسترش است. 3 نقل قول لینک به دیدگاه
saze89 18 مالک اشتراک گذاری ارسال شده در 17 دی، ۱۳۸۹ Essi, من دقیقا همین پروژه ای رو که شما انجام دادید رو میخوام انجام بدم المان 8 گرهی تعریف کردم برای انسیس حالا میخوام یک ترک براش تعریف کنم تا انسیس نوک ترک رو برام المانهای سینگولار استفاده کنه ؟ میشه راهنمایی کنید ... ممنون 2 نقل قول لینک به دیدگاه
Ehsan 112,346 اشتراک گذاری ارسال شده در 4 بهمن، ۱۳۸۹ Essi,من دقیقا همین پروژه ای رو که شما انجام دادید رو میخوام انجام بدم المان 8 گرهی تعریف کردم برای انسیس حالا میخوام یک ترک براش تعریف کنم تا انسیس نوک ترک رو برام المانهای سینگولار استفاده کنه ؟ این سوال شما دقیقا در کتاب مثلث نارنجی نشر آفرنگ برای ansys توضیح داده شده. حتما اونجا را بخونین،چون خیلی توضیحات داره. 4 نقل قول لینک به دیدگاه
saze89 18 مالک اشتراک گذاری ارسال شده در 8 بهمن، ۱۳۸۹ این سوال شما دقیقا در کتاب مثلث نارنجی نشر آفرنگ برای ansys توضیح داده شده.حتما اونجا را بخونین،چون خیلی توضیحات داره. من این کتاب مثلث نارنجی مقاومت مصالح نشر آفرنگ رو گرفتم میشه بگید کدوم صفحش گفته چون من پیدا نکردم ؟ نقل قول لینک به دیدگاه
Ehsan 112,346 اشتراک گذاری ارسال شده در 8 بهمن، ۱۳۸۹ من این کتاب مثلث نارنجی مقاومت مصالح نشر آفرنگ رو گرفتم میشه بگید کدوم صفحش گفته چون من پیدا نکردم ؟ طبق کتاب من از صفحه 586 کتاب ansys برای مقاومت و طراحی اجزا شروع میشه. حالا نمونه شما ترد است یا چکشخوار؟ بارگذاریتون چه جوریه؟ میخواهین ضریب شدت تنش بحرانی را پیدا کنین یا عمر خستگی را؟ 2 نقل قول لینک به دیدگاه
saze89 18 مالک اشتراک گذاری ارسال شده در 8 بهمن، ۱۳۸۹ من تقریبا میشه گفت فقط دنبال مش بندی یک سازه ترک دار هستم به این صورت که نوک ترک رو باید مش سینگولار استفاده کنم حالا میخوام یه سازه ای مثل همونی که بالا شکلش رو کشیدم مدل کنم و انسیس برام مش بزنه ( نوک ترک سینگولار باشه ) سازه اصلا تقارن نداره المان 8 گرهی plane82 گرفتم متریال میتونه هر چی باشه ( بتن یا فولاد یا ... ) 2 نقل قول لینک به دیدگاه

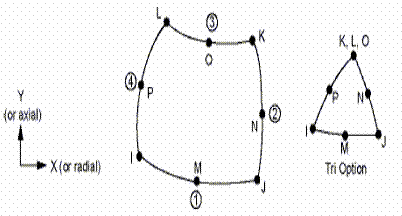

Ehsan 112,346 اشتراک گذاری ارسال شده در 9 بهمن، ۱۳۸۹ من تقریبا میشه گفت فقط دنبال مش بندی یک سازه ترک دار هستم به این صورت که نوک ترک رو باید مش سینگولار استفاده کنم حالا میخوام یه سازه ای مثل همونی که بالا شکلش رو کشیدم مدل کنم و انسیس برام مش بزنه ( نوک ترک سینگولار باشه ) سازه اصلا تقارن نداره المان 8 گرهی plane82 گرفتم متریال میتونه هر چی باشه ( بتن یا فولاد یا ... ) اولا شما باید مشخص کنین که قطعه را به صورت دوبعدی میخواهین مدل کنین یا سه بعدی. اگر به صورت دو بعدی میخواهین مدل کنین،المانی که بهترین جواب را میده المان plane183 که یک چهار ضلعی با 8 گره میباشد. به منظور دريافت جوابهاي دقيق تر ، طول يکي از اضلاع اين المان به صفر ميل داده مي شود، سه گرهي که روي اين ضلع قرار دارند، روي هم منطبق خواهند شد که در اين صورت يک المان مثلثي (Triangular option)به وجود خواهد آمد. دستورKSCON: (Main Menu> Preprocessor> Meshing> Size Cntrls> Concentrat KPs Create) اندازه تقسيم المان حول نوک ترک را تعيين مي کند. با استفاده از قسمتهاي مختلف اين دستور مي توان شعاع رديف اول المانها و تعداد المانها در جهت پيراموني راکنترل كرد؛همچنين گره مياني را در یک چهرم طول المان قرار داد. 2 نقل قول لینک به دیدگاه
alirezasmm 10 اشتراک گذاری ارسال شده در 21 مرداد، ۱۳۹۰ سلام خسته نباشین. منم تو این جا گیر کردم.میخوام ضرایب شدت تنشو پیدا کنم.خودم یک ترکی ایجاد کردم.اما هرچی میکنم بعد تریف مسیر ترک با 5نقطه برای مشاهده ضرایب همش میگه صفحه ترک با محور x موازی نیست.البته با 3نقطه جواب میده یعنی شظ قسمت half symetry,اونجاki نشون میده و در قسمت پایینی antisymetry,همkii نشون میده.با فول ترک همش میگه صفحه ترک وازی محور x نیست.چیکار کنم؟؟تصویر مدلمو میذارم ببینین درسته؟ ترک در قسمت بالا سمت راست. نقل قول لینک به دیدگاه
babakzz 10 اشتراک گذاری ارسال شده در 14 اردیبهشت، ۱۳۹۴ سلام بنده قصد شبیه سازی و بدست آوردن ضریب شدت تنش ترک ایجاد شده در پره ی توربین بخار را دارم ولی راجع به این موضوع اطلاعات خاصی ندارم. لطفا کمکم کنید . ممنون. نقل قول لینک به دیدگاه
azadeh27 10 اشتراک گذاری ارسال شده در 15 مرداد، ۱۳۹۴ سلام خسته نباشید من میخوام ترک رو قطعه به صورت سه بعدی در انسیس 14.5 شبیه سازی کنم و بعد انالیز ارتعاشی انجام بدم. در شبیه سازی کردن ترک مشکل دارم. با تشکر نقل قول لینک به دیدگاه
