اندازه گیری دبی جریان سیال در صنعت فقط یک عدد برای گزارش نیست، بلکه یک متغیر کلیدی برای کنترل فرآیند، کیفیت محصول، مصرف انرژی و ایمنی تجهیزات است. در خطوط آب و فاضلاب، انتخاب صحیح سنسور جریان آب و کنترل دقت اندازهگیری و در صنایع شیمیایی، غذایی، دارویی و نفت و گاز، خطای کوچک در اندازه گیری دبی میتواند باعث دوزینگ اشتباه، ناپایداری فرآیند یا افزایش هزینه بهرهبرداری شود.
برای مهندس برق، اهمیت این موضوع از جایی شروع میشود که فلومتر فقط یک تجهیز مکانیکی نیست؛ خروجی آن باید به سیگنال قابل اعتماد برای PLC، اینورتر، SCADA یا سیستم مانیتورینگ تبدیل گردد. بنابراین شناخت رفتار سیگنال، نویز، نوع خروجی و شرایط نصب، برای رسیدن به دبیسنجی دقیق و تصمیمگیری درست در اتوماسیون صنعتی کاملا ضروری خواهد بود.
دبی جریان سیال چیست؟ تفاوت انواع دبی در طراحی اندازه گیری
دبی (Flow Rate) مقدار سیالی است که در واحد زمان از مقطع مشخص عبور میکند. به بیان دقیق تر، نرخ عبور جرم یا حجم سیال از سطع مقطع در واحد زمان. اما در طراحی اندازه گیری دبی جریان سیال باید دقیق مشخص شود کدام کمیت هدف است.
- دبی حجمی با واحدهایی مثل m³/h یا L/min بیان میشود و برای بسیاری از کاربردهای فرایندی مبناست.
- دبی جرمی با واحد kg/h یا t/h مستقیما جرم عبوری را نشان میدهد و در فرآیندهای حساس به ترکیب و موازنه ماده اهمیت بیشتری دارد.
- سرعت جریان نیز سرعت حرکت سیال در لوله بوده و به تنهایی دبی نیست؛ چون به سطح مقطع وابسته است.
این تفکیک، انتخاب فلومتر و تفسیر صحیح خروجی اندازهگیری را دقیقتر میسازد.
تعریف مهندسی دبی
در تعریف مهندسی دبی، هدف فقط سنجش عبور سیال نیست، بلکه تبدیل یک پدیده فیزیکی به سیگنال الکتریکی قابل پردازش است که بتوان آن را در سیستم کنترل استفاده کرد.
در این نگاه، فلومتر جریان سیال بخشی از یک زنجیره اندازهگیری خواهد بود: سنسور ابتدا تغییر مرتبط با جریان را حس میکند، سپس مدار اندازهگیری آن را به سیگنال آنالوگ یا پالسی تبدیل نموده و در ادامه این سیگنال برای پردازش، نمایش یا ارسال به کنترلر آماده میشود.
درک این زنجیره برای مهندس برق مهم است؛ چون دقت نهایی اندازه گیری دبی جریان سیال فقط به سنسور وابسته نیست و به کیفیت تبدیل و آمادهسازی سیگنال نیز بستگی دارد.

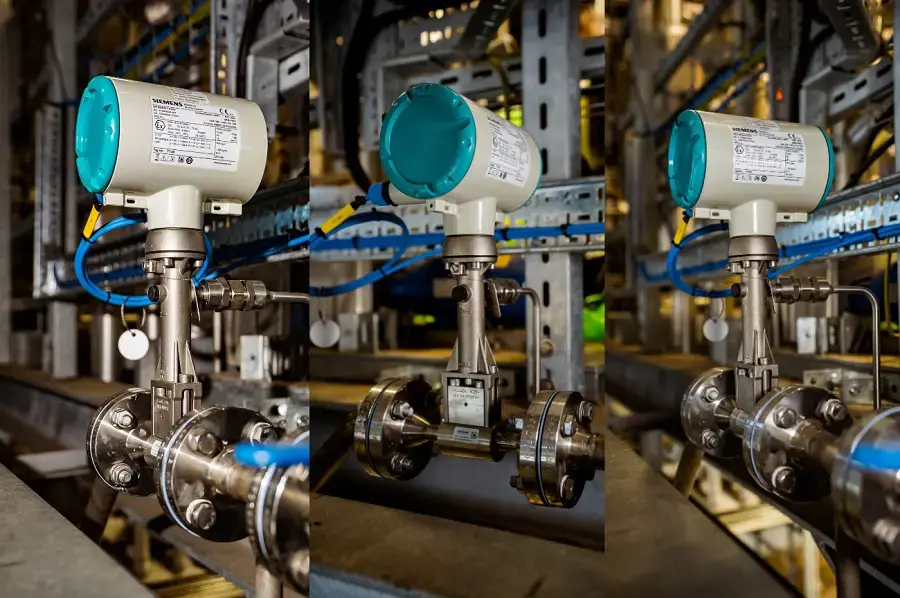

اصول مهندسی برق در جریان سنج ها
در این بخش، تمرکز روی «قلب الکتریکی» جریان سنج است؛ یعنی جایی که کیفیت اندازه گیری دبی جریان سیال به طراحی مدار، کیفیت سیگنال و منطق پردازش وابسته میشود. برای یک مهندس برق، فهم این لایه کمک میکند هنگام انتخاب یا عیبیابی فلومتر فقط به مشخصات کاتالوگ اکتفا نکرده و عملکرد واقعی تجهیز را دقیقتر ارزیابی نماید.
نقش سنسور در تولید سیگنال اولیه
در فلومترها، سنسور اولین جزء مؤثر بر دقت بوده و خروجی آن معمولا سیگنالی خام و حساس به اغتشاشات محیطی است. بسته به فناوری اندازهگیری، این خروجی میتواند ولتاژ ضعیف، پالس، فرکانس یا تغییر امپدانس باشد. از دید مهندسی برق، مهم است که بدانیم دامنه سیگنال اولیه چقدر است و مدار ورودی با چه امپدانس و چه سطح نویزپذیری باید طراحی شود.
تبدیل انرژی مکانیکی/هیدرودینامیکی به سیگنال آنالوگ
در فلومتر جریان سیال، کمیت دبی معمولا به صورت غیرمستقیم از یک اثر هیدرودینامیکی استخراج میشود؛ مانند اختلاف فشار، نیروی وارد بر سنسور، یا تغییر سرعت موضعی سیال.
این اثر فیزیکی توسط المان حسگر به تغییر الکتریکی اولیه مبدل شده و سپس در مدار ترنسمیتر به سیگنال آنالوگ متناسب با دبی تبدیل میگردد. برای مهندس برق، شناخت دامنه، خطی بودن و امپدانس این سیگنال در طراحی ورودی و پردازش سیگنال جریان سنج حیاتی است.

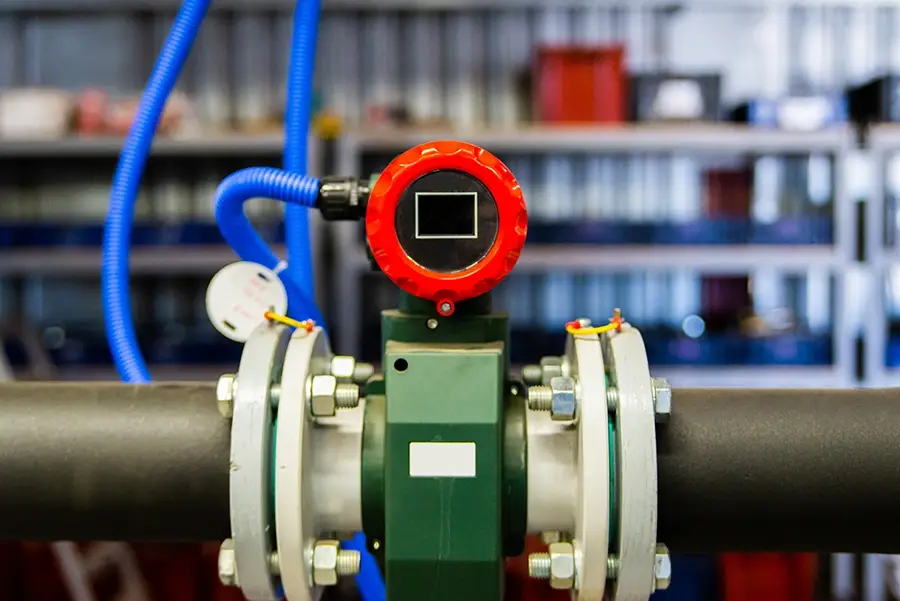

سنسور القایی و اصل فارادی در جریان سنج الکترومغناطیسی
در فلومتر الکترومغناطیسی، بر اساس قانون فارادی، عبور سیال رسانا از میدان مغناطیسی باعث القای ولتاژ بین الکترودها میشود و مقدار این ولتاژ با سرعت جریان متناسب است. این سیگنال معمولا دامنه کمی دارد و به نویز حساس میباشد؛ بنابراین کیفیت الکترود، پایداری میدان و طراحی ورودی تفاضلی در دقت اندازهگیری بسیار تعیینکننده هستند.
شرطیسازی سیگنال (Signal Conditioning)
سیگنال خام سنسور معمولا مستقیم قابل استفاده نیست. به همین دلیل در پردازش سیگنال فلومتر از بلوکهای شرطیسازی استفاده میشود؛ مانند تقویتکننده، فیلتر و مدار تطبیق. تقویت مناسب باید بدون اشباع و بدون افزایش نویز صورت پذیرد. همچنین انتخاب فیلتر باید متناسب با رفتار فرآیند باشد تا نوسانات واقعی جریان با نویز اشتباه گرفته نشود. این مرحله مستقیما روی پایداری خروجی دبیسنج صنعتی اثر میگذارد.
تبدیل آنالوگ به دیجیتال و دقت محاسبه
پس از آمادهسازی، سیگنال وارد بخش ADC در فلومتر میشود. در این مرحله، رزولوشن ADC، نرخ نمونهبرداری و مرجع ولتاژ پایدار اهمیت زیادی دارند. اگر نمونهبرداری نامناسب باشد، حتی با سنسور خوب هم خطای محاسباتی رخ میدهد.
در بسیاری از فلومترها، میکروکنترلر پس از ADC وظیفه میانگینگیری، جبرانسازی و پایدارسازی عدد نهایی را بر عهده دارد.
خروجیهای الکتریکی و سازگاری با اتوماسیون
بخش مهم دیگر، انتخاب خروجی مناسب است. خروجی 4-20 میلیآمپر جریان سنج برای انتقال مطمئن در محیط صنعتی رایج است؛ در حالی که خروجی پالسی یا فرکانسی برای شمارش و توتالایزر کاربرد دارد. نمایشگر محلی (Local Display) نیز در بسیاری از فلومترها برای مشاهده دبی لحظهای، مقدار تجمعی و کدهای خطا در زمان راهاندازی و عیبیابی بسیار کاربردی خواهد بود.
در پروژههای اتوماسیون، پشتیبانی از Modbus یا hart نیز برای خواندن پارامترها و تنظیمات بسیار مهم است. مهندس برق باید علاوه بر نوع خروجی، به ایزولاسیون، نویزپذیری خط و سازگاری با PLC توجه نماید تا جریان سنج در شرایط واقعی سایت، خروجی پایدار و قابل اتکا ارائه دهد.
در عمل، موفقیت در اندازه گیری دبی جریان سیال در فلومترها حاصل هماهنگی سنسور، مدار الکترونیکی، پردازش سیگنال و خروجی صنعتی است. هر ضعف در این زنجیره میتواند دقت اندازهگیری را کاهش دهد؛ حتی اگر خود جریان سنج از برند مناسب انتخاب شده باشد.
کدام خروجی فلومتر برای PLC و SCADA مناسبتر است؟
برای انتخاب خروجی فلومتر، هیچ گزینهای به صورت مطلق بهترین نیست و تصمیم باید بر اساس معماری کنترل انجام شود.
اگر هدف فقط انتقال مقدار لحظهای اندازه گیری دبی جریان سیال به PLC باشد، 4-20 mA معمولا انتخاب ساده، پایدار و سازگار با اکثر ورودیهای آنالوگ است.

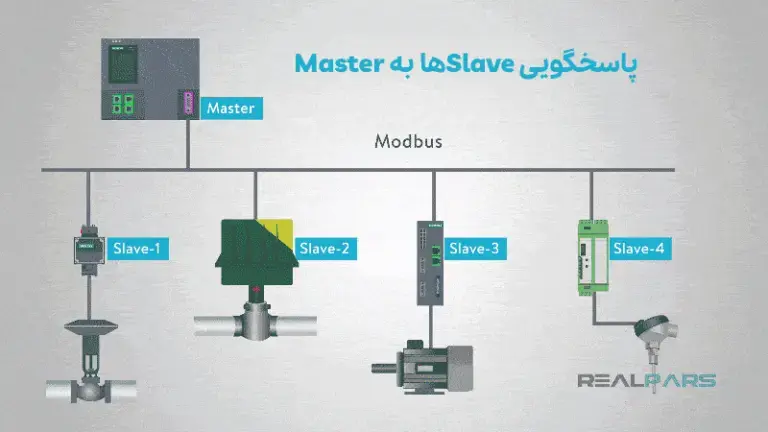

اگر علاوه بر مقدار دبی، به پارامترهای تشخیصی، تنظیمات و وضعیت تجهیز نیاز دارید، Modbus گزینه مناسبتری برای SCADA و مانیتورینگ جزئیات خواهد بود.
hart نیز زمانی ارزشمند است که بخواهید روی بستر آنالوگ، دسترسی هوشمند به دادههای تجهیز نیز داشته باشید. در عمل، مهندس برق باید نوع ورودی PLC، فاصله کابل، نویز محیط، نیاز به عیبیابی و سطح داده موردنیاز را همزمان بررسی کند تا خروجی فلومتر به درستی انتخاب شود.
خطاهای اندازه گیری دبی و چالشهای الکتریکی در فلومترها
حتی وقتی فلومتر به درستی انتخاب شده است، خطای واقعی اندازه گیری دبی جریان سیال میتواند از بخش الکتریکی، نصب یا شرایط فرآیند ایجاد شود. برای مهندس برق، تشخیص منشأ خطا مهم است؛ چون بسیاری از مشکلاتی که به ظاهر «خرابی فلومتر» دیده میشوند، در عمل به کیفیت سیگنال، کابلکشی یا شرایط کاری جریان سنج برمیگردند.
- نویز الکترومغناطیسی (EMI/RFI) و نویز مغناطیسی: نزدیکی کابل جریان سنج به اینورتر، موتور، کنتاکتور یا کابل قدرت میتواند باعث نوسان خروجی و پرش در مقدار دبی شود.
- ارت و شیلدینگ نامناسب: شیلدینگ اشتباه یا ارت ضعیف، ground loop ایجاد میکند و پایداری سیگنال را کاهش میدهد.
- کالیبراسیون نامنظم: نبود برنامه کالیبراسیون، drift تدریجی ایجاد میکند و دقت اندازه گیری دبی را از مقدار واقعی دور میسازد.
- نرخ نمونهبرداری و تنظیمات نادرست: در برخی از انواع دبیسنج صنعتی، تنظیم فیلتر یا damping نامناسب باعث تأخیر زیاد یا ناپایداری خوانش میشود.
- خطاهای فرآیندی با ظاهر الکتریکی: حباب، لوله نیمهپر، رسوب، یا رسانایی نامناسب سیال (در برخی فلومترها) میتواند خروجی غیرعادی ایجاد کند و با خطای الکتریکی اشتباه گرفته شود.
راهکار حرفهای این است که عیبیابی را مرحلهای انجام دهید: بررسی مسیر کابل و نویز، کنترل ارت، بازبینی تنظیمات فلومتر جریان سیال و سپس ارزیابی شرایط واقعی فرآیند.
چکلیست مهندس برق برای انتخاب و راهاندازی جریان سنج با اندازهگیری دبی قابل اعتماد
برای اینکه جریان سنج بعد از نصب هم قابل اعتماد بماند، انتخاب فلومتر باید همزمان از نظر فنی، الکتریکی و اجرایی بررسی شود. این چکلیست کوتاه، تصمیمگیری مهندس برق را سریعتر و دقیقتر میسازد.
- بازه کاری واقعی دبی را با حداقل و حداکثر فرآیند مشخص کنید، نه فقط مقدار نامی.
- نوع سیال و شرایط آن را بررسی نمایید: دما، فشار، ویسکوزیته، وجود ذرات یا حباب؛ در پروژههای آب و فاضلاب، انتخاب صحیح سنسور جریان آب نیز باید با کیفیت سیال و شرایط بهرهبرداری همخوانی داشته باشد. سایز خط و شرایط نصب (طول مستقیم، جهت نصب، فضای موجود) را قبل از خرید کنترل کنید.
- نوع خروجی فلومتر را بر اساس PLC/SCADA و نیاز کنترلی انتخاب نمایید.
- تغذیه، ایزولاسیون و کابلکشی را با توجه به نویز محیط طراحی کنید.
- کالیبراسیون و تنظیمات اولیه را مستندسازی کنید تا عیبیابی بعدی سریعتر انجام شود.
جمعبندی
رسیدن به اندازه گیری دبی جریان سیال دقیق، فقط با انتخاب یک جریان سنج مناسب کامل نمیشود؛ نتیجه نهایی زمانی قابل اعتماد است که کل زنجیره اندازهگیری به صورت مهندسی تنظیم گردد.
در عمل، مهندس برق باید همزمان به کیفیت سیگنال ورودی، تنظیمات پردازش، نوع خروجی، سازگاری با PLC/SCADA و شرایط نصب توجه کند. همچنین پایش دورهای عملکرد، ثبت تنظیمات و بازبینی کالیبراسیون باعث میشود خطاهای تدریجی پیش از تبدیل شدن به مشکل عملیاتی شناسایی گردند.
اگر این نگاه سیستمی رعایت شود، دبیسنج صنعتی از یک ابزار نمایش عدد، به یک منبع داده پایدار و قابل اتکا برای تصمیمگیری فرآیندی تبدیل خواهد شد.
