ولوی دیافراگمی

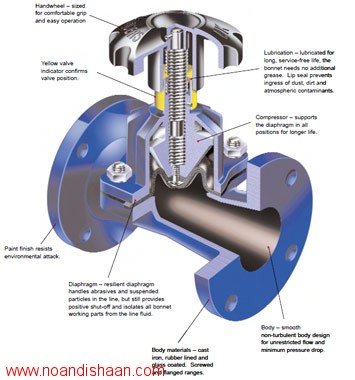

یک ولو دیافراگمی (Diaphragm Valve) ، ولوی است با حرکت خطی که در موارد باز کردن مسیر ، تنظیم میزان جریان وهمچنین بستن مسیر سیال مورد استفاده قرار می گیرد. علت نامگذاری این ولو بخاطر وجود یک دیسک قابل انعطاف در درون آن می باشد که با seat ولو در قسمت بالای ولو جهت ایجاد یک آب بندی مناسب قرار گرفته است. در این ولو یک دیافراگم قابل انعطاف توسط یک میله ای (stud) که با دیافراگم بصورت یکپارچه می باشد به قسمت فشار دهنده(کمپرسور) ولو متصل گردیده است.فشاردهنده(کمپرسور) بوسیله stem ولو به بالا وپائین حرکت می کند.هنگامیکه فشاردهنده(کمپرسور) به سمت بالا حرکت کند ، دیافراگم به بالا کشیده می شود واگر کمپرسور به پائین برود آنگاه دیافراگم نیز به پائین رفته وشکل انتهایی ولو را به خود می گیرد.

تقسیم بندی انواع ولوهای دیافراگمی

ولوهای دیافراگمی بر اساس شکل بدنه به دو گروه زیر تقسیم بندی می شوند:

۱- نوع با برامدگی داخل بدنه(weir type)
در این نوع یک قسمت برامدگی در داخل بدنه بصورت ریخته گری تعبیه می گرددو درهنگام بسته شدن ولو ، دیافراگم بر روی این برامدگی می نشیند و عبور جریان را محدود می کند.

۲- نوع بدون برامدگی داخل بدنه (straight-through type )
در این نوع ولوها ، دیافراگم بصورت یک شکل گوه ای در می اید
از ولوهای دیافراگمی می توان در کنترل نمودن جریان نیز استفاده نمود.نوع weir(دارای برامدگی سد کننده در وسط) برای کنترل جریان گزینه مناسبی بوده ولی عیب آن محدود بودن منطقه عبور سیال می باشد.

از ولوهای دیافراگمی همچنین برای کنترل جریانهای کوچک وهنگامی که سیال دارای خاصیت خورندگی بوده وسیالات رادیواکتیو، می توان استفاده نمود.

عمر مفید دیافراگم بستگی به نوع ماده ای که از داخل ولو می گذرد وهمچنین دما، فشار و تعداد دفعات استفاده از ولو بستگی دارد.
در بعضی از انواع مواد تشکیل دهنده دیافراگمهاکه از نوع الاستومری می باشند ، این دیافراگمها مقاومت بسیار خوبی در دماهای بسیار بالا دارند.هرچند که باید توجه داشت خواص مکانیکی مواد الاستومری در دماهای بالا پائین خواهد آمد وامکان از بین رفتن آن نیز در فشار های بالا وجود دارد.
بیشتر مواد الاستومری در دمای پائین تر از ۱۵۰ F بهترین عملکرد را دارا می باشند.

از موارد دیگر مزایای این ولوها ایزوله کردن قسمتهای مختلف ولو در مقابل سیال عبوری می باشد.بگونه ای که دیافراگم خود باعث ایزوله کردن قسمتهای مختلف ولو در مقابل سیال عبوری می گردد.با توجه به این خاصیت این ولوها برای سیالات خورنده و همچنین سیالاتی که دارای مواد جامد معلق می باشند مناسب خواهند بود..باتوجه به اینکه مجموعه درپوش ولو در معرض تماس با سیال عبوری قرار نمی گیرد لذا در تهیه متریال آن می توان از مواد ارزانتری استفاده نمود.با توجه به پیشرفتی که در طراحی دیافراگم ومواد آن صورت پذیرفته ، امروزه دیافراگم های جدید قادر به عملکرد با انواع سیالات عبوری می باشند.
