پرسش و پاسخ پیرامون نرم افزار sketch up

[Miladt 3,681]

آقا من چجوری میتونم یه دایره عمودی بکشم! هرچی میکشم در صفحه xoy هست! نمیدونم چجوری این دایره هه عمودی بشه! البته بجز روتیت و این بازیا!

دوست باید دیدتو عوض کنی

من نمیدونم تو چه ویویی داری کار میکنی اما دایرتو که کشیدی برای چرخوندنش یه ویوویی رو انتخاب کن که بتونی موقع چرخش دو بعدی، عمودی بچرخونی اگه متوجه نشدی بگو بیشتر توضیح بدو

گود لاک

هم با تغییر دیدت تو صفحه هم با تغییر جهت مختصات صفحه با ابزار Axes

با این ابزار میتونی با تغییر جهات صفحه مختصات جهت صفحه ای میخوای توش رسم ها رو انجام بدی رو تعیین کنید. واسه رسم های کم همون تغییر view بهترین کار هستش.

اما اگر تو یه زاویه بخوای زیاد کار کنی، مثلاً چندتا رسم رو میخوای تو زوایه عمودی یا 45 درجه یا ... بکشی، بهتره با این ابزار، صفحه مختصات پیش فرض رو تغییر بدی و بعد از انجام کار دوباره به حالت برگردونی.

تو آموزش ها نحوه کار با این ابزار کاملتر توضیح داده میشه

ممنون از دوستان بابت راهنماییهاشون!

ویوت رو بروی هر آکسی که باشه دایره رو عمود بر اون آکس میکشه!!آکس Z هم که اگه ویوت روبروی دو تا آکس دیگه نباشه عمود بر آکس z میتونی دایرت رو رسم کنی!

[gharnyakhi 12]

سلام.

دوست عزيز يك سوال :

من يه پروژه معماري انجام دادم در اسكچ، حالا مي خوام ازش يه رندر به صورت عكس بگيرم كه بتونم پلات كنم ( چون در بيرون براي پلات گرفتن رو سيستم طرف اين نرم افزار نصب نيست ) اما وقتي از گزينه ي اكسپورت استفاده مي كنم و يه عكس جي پي جي تهيه مي كنم كيفيت خوبي نداره. چطور مي تونم اين مشكل رو رفع كنم؟

تشكر.

[gharnyakhi 12]

اين فايل دانلود نمي شه هااا

[Mohammad Aref 120,438]

سلام.

دوست عزيز يك سوال :

من يه پروژه معماري انجام دادم در اسكچ، حالا مي خوام ازش يه رندر به صورت عكس بگيرم كه بتونم پلات كنم ( چون در بيرون براي پلات گرفتن رو سيستم طرف اين نرم افزار نصب نيست ) اما وقتي از گزينه ي اكسپورت استفاده مي كنم و يه عكس جي پي جي تهيه مي كنم كيفيت خوبي نداره. چطور مي تونم اين مشكل رو رفع كنم؟

تشكر.



سلام دوست عزیز

اگه کیفیت خوبی میخواین، باید طرح خودتون رو با v-ray یا irender یا سایر پلاگینا رندر بگیرین.

خروجی مستقیم به صورت عکس کیفتیش زیاد خوب نمیشه. حالا خروجی رو به صورت عکس bmp هم بگیرین. ولی بعیده تغییر چندانی کنه.

[vorojak_error 478]

هر چند به دلیل سرعت کم من نتونستم اکثر فایلا رو ببینم

اما جا داره از محمد ، مهناز، و بقیه ی دوستانی که اسمشونو یادم نیس

بابت زحمتی که واسه این تاپیک میکشن تشکر کنم

مرسی

روند عالیه

فقط قرار بود انتهای هر فصل یه فایل پی دی اف بزارید

مگه نه؟

میشه زحمتشو بکشید؟

[Mohammad Aref 120,438]

چون فصل چهارم کم بود، بعد از پایان فصل چهارم، فصل 3 و چهار رو با هم به صورت PDF میذارم.

البته فکر کنم PDF فصل 2 هم تهیه نشده اگر نشده بود PDF اون قسمت هم میذارم.



این 2تا پست هم بعد از گذاشته شدن قسمت بعدی آموزش پاک میشه

[Mahnaz.D 61,915]

پست های غیر مرتبط با آموزش به محض شروع فصل بعد پاک می شه

[fereshtehmb_1988 17]

من هم اتوكد3بعدي هم آرشيكد رو بلدم ،اما هيچ وقت نتونستم يه رندر خوب و حرفه اي بگيرم.

واسه همين حالا كه اسكچاپ رو به لطف شما ياد گرفتم ازتون خواهش ميكنم كمكم كنيد و مرحله به مرحله اينجا ياد بديدكه چه جوري از يه حجم يه رندر عالي و حرفه اي بگيرم. يه ساختمان واقعي رو براي نمونه اينجا بذاريدو رندر گرفتنش رو توضيح بديد..من شديدا بهش احتياج دارم.

ممنون ميشم...

[Mohammad Aref 120,438]

رندر هم تو ادامه کار آموزش، توضیح داده میشه. مرحله به مرحله پیش میریم.

البته ببخشید بابت تأخیر زیادی که تو ادامه آموزش افتاده. سعی می کنم، فردا قسمت پایانی فصل 4 رو هم بذارم

[shahdokht.parsa 50,874]

ممنون آموزش خوبیه ولی کارهای رندر شده برای من باز نشد ولی در کل کارهای خوبیه .ممنون از تمام اساتید محترمه :w139:

[oldouz_a 174]

سلام.من کاربر جدید هستم.یه مشکلی داشتم.اسکچاپ من فقط یه نوار ابزار بالا رو داره.چطور میتونم بقیه نوار ابزارارو پیدا کنم؟ خیلی ممنونم.

[Mohammad Aref 120,438]

سلام.من کاربر جدید هستم.یه مشکلی داشتم.اسکچاپ من فقط یه نوار ابزار بالا رو داره.چطور میتونم بقیه نوار ابزارارو پیدا کنم؟ خیلی ممنونم.



سلام.

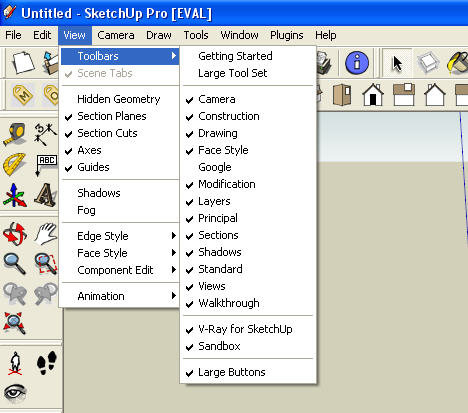

از منوی بالا، به آدرس زیر برین:

View > Toolbars

هر کدوم از نوار ابزارها رو که خواستین می تونید تیکش رو بزنید و بعد تو جابجا کنید و جایی که میخواین قرارش بدین.



[vorojak_error 478]

يه سوال

چطوري يه مدلينگ كه با اسكچ اپ زدم رو ببرم توي تري دي مكس؟؟

[Mohammad Aref 120,438]

يه سوال

چطوري يه مدلينگ كه با اسكچ اپ زدم رو ببرم توي تري دي مكس؟؟



موقع خروجی گرفتن تو حالت 3d با پسوند 3ds خروجی بگیرین و بعدش این فایل رو تو مکس می تونید باز کنید و استفاده کنید.

البته من چون تا حالا با مکس کار نکردم نمیدونم با چه جزئیاتی و کیفیتی این خروجی گرفته بشه. فکر نکنم قوی باشه

[Mohammad Aref 120,438]

البته الان چک کردم دیدم خروجی درستی نمیگیره.

پلاگینی واسه این کار هست به اسم PolyTrans 3D Pro File Conversion System که اگه بتونم لینک دانلودش را گیر میارم و میذارم

[Mohammad Aref 120,438]

می تونید از اینجا دانلود کنید:



برای مشاهده این محتوا لطفاً ثبت نام کنید یا وارد شوید.

• ورود
• یا
• ثبت نام

[mohamad_rs 1,423]

يه سوال

چطوري يه مدلينگ كه با اسكچ اپ زدم رو ببرم توي تري دي مكس؟؟



من ی بار export کارم با sketch up رو تو مکس بردم وقتی میخاستم متریال بدم تمام صفحات متصل بود



پیشنهاد میکنم قبل از export کردن جاهایی ک متریال یکسان دارن رو group کنی

[mohamad_rs 1,423]

موقع خروجی گرفتن تو حالت 3d با پسوند 3ds خروجی بگیرین و بعدش این فایل رو تو مکس می تونید باز کنید و استفاده کنید.

البته من چون تا حالا با مکس کار نکردم نمیدونم با چه جزئیاتی و کیفیتی این خروجی گرفته بشه. فکر نکنم قوی باشه



من این کارو کردم اما کارم خیلی جالب شد

[Mohammad Aref 120,438]

من ی بار export کارم با sketch up رو تو مکس بردم وقتی میخاستم متریال بدم تمام صفحات متصل بود



پیشنهاد میکنم قبل از export کردن جاهایی ک متریال یکسان دارن رو group کنی



ممنون از راه حلی که دادی

من شنیده بودم خیلی ها حجمشون رو تو اسکتچاپ میکشن و رندر رو تو 3دی مکس میگیرن. اما نمی دونستم چطور این انتقال انجام میشه که اون حجم کشیده شده تو اسکتچاپ، عیناً و با همون متریال ها و سطوح منتقل میشه

[re1358 15]

ابرار mirror توی اتوکد رو چجوری توی این نرم افزار بیاریم ؟ با تشکر
